Каналы по ВОЛС: E1


  • Описание
  • Дополнительная информация
Передача потоков E1 в топологии «точка-точка» по оптической линии связи (ВОЛС) Zelax ГМ-1GB
Схема 1. Передача потоков E1 в топологии «точка–точка»
по оптической линии связи (ВОЛС)

Применяемое оборудование: Мультиплексор ГМ-1GB
Интерфейсы: до 16хE1, Ethernet, Gigabit Ethernet
  • Прозрачная и независимая передача до 16 потоков E1 с возможностью резервирования.
  • Модификации ГМ-1GB поддерживают работу в топологиях «точка–точка» и «точка–две точки».
  • Тип оптического волокна и дальность связи определяются установленным SFP-модулем.

Более подробно ознакомиться с возможностями мультиплексора можно на странице изделия ГМ-1Gx.





Передача потоков E1 в топологии «кольцо» по оптической линии связи Zelax ГМ-1GL

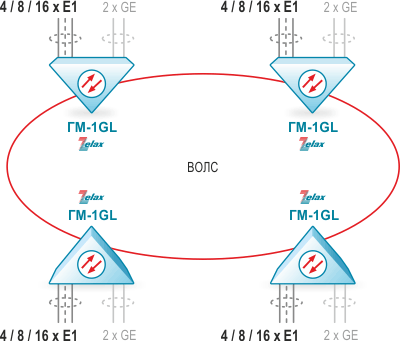

Схема 2. Передача потоков E1 в топологии «кольцо» по оптической линии связи

Применяемое оборудование: Мультиплексор ГМ-1GL
Интерфейсы: до 16хE1, Ethernet, Gigabit Ethernet
  • Модификации ГМ-1GL поддерживают работу в любых топологиях, включая «кольцо».
  • Внутренний переприем Е1.
  • Поддержка резервирования со скоростью переключения менее 50 мс.
  • Тип оптического волокна и дальность связи определяются установленным SFP-модулем.

Более подробно ознакомиться с возможностями мультиплексора можно на странице изделия ГМ-1Gx.





Передача потоков E1 по оптической линии связи Zelax

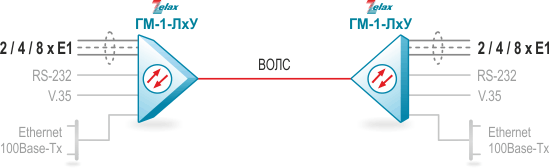

Схема 3. Передача потоков E1 по оптической линии связи

Применяемое оборудование: Мультиплексор ГМ-1-ЛхУ
Интерфейсы: до 8хE1, V.35, RS-232, FastEthernet
  • Прозрачная и независимая передача до 8 потоков E1.
  • Дальность работы до 120 км по одному или двум оптическим волокнам с возможностью резервирования.
  • Интуитивно понятное управление через Telnet, Web или управляющий порт.

Более подробно ознакомиться с возможностями мультиплексора можно на странице изделия: ГМ-1-ЛxУ.





Передача потоков E1 по оптической линии связи Zelax ГМ-1-М2А

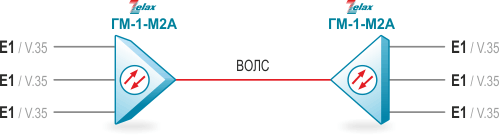

Схема 4. Передача потоков E1 по оптической линии связи

Применяемое оборудование: Мультиплексор ГМ-1-М2А
Интерфейсы: до 3хE1, V.35
  • Прозрачная и независимая передача до 3 потоков E1.
  • Дальность связи до 120 км по одному или двум оптическим волокнам с возможностью резервирования.
  • Возможность преобразования типа интерфейса E1<->V.35.
  • Модульная конструкция позволяет выполнять дооснащение оборудования по мере необходимости.

Более подробно ознакомиться с возможностями можно на странице изделия: ГМ-1-М2А.

PDH-мультиплексоры Zelax способны передавать до 16 потоков E1/G.703. Обеспечивается прозрачная передача данных, то есть мультиплексоры не анализируют входящие потоки, а передают их «как есть».

В линейке есть оборудование, которое передает E1/G.703 совместно с Ethernet (10, 100 и 1000 Мбит/с). Представляет интерес также оборудование, которое может передавать всего 1,2 или 3 потока как недорогое решение частных задач.

Ряд мультиплексоров может работать только в топологии «точка–точка». Другие мультиплексоры работают в топологиях «точка–точка», «цепочка», «кольцо» с возможностью резервирования оптического канала. Такие мультиплексоры могут осуществлять внутренний переприем E1/G.703 на транзитных узлах.

Порты E1 мультиплексоров имеют элементы грозозащиты.
