Организация кросс-коннекта потоков E1 на базе Zelax ГМ-2-MPR
Схема 1. Организация кросс-коннекта потоков E1 на базе ГМ-2-MPR

Применяемое оборудование: Модем ГМ-2-MPR
Интерфейсы: E1, FXS/FXO, ТЧ, RS-232, Ethernet
  • Мультиплексирование как полных, так и частичных потоков Е1.
  • Чувствительность приёмников портов Е1 –43 дБ.
  • Модем имеет модульную конструкцию. Все необходимые пользователю интерфейсы, за исключением Ethernet, добавляются путем установки соответствующих модулей.

Более подробно ознакомиться с возможностями модема можно на странице изделия: ГМ-2-MPR.





Кросс-коннектор потоков E1 на базе Zelax ММ-221

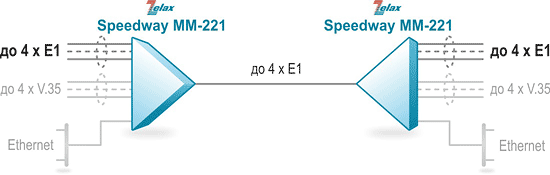

Схема 2. Кросс-коннектор потоков E1 на базе ММ-221

Применяемое оборудование: Мультиплексор MM-221,
модуль MIME-2xG703L
Интерфейсы: E1, V.35, Ethernet
  • Передача нескольких частичных потоков E1 через один полный поток.
  • Кросс-коммутация до 8 потоков E1 на уровне отдельных таймслотов.
  • Мультиплексор имеет модульную конструкцию. Все необходимые пользователю интерфейсы, за исключением Ethernet, добавляются путем установки соответствующих модулей.

Более подробно ознакомиться с возможностями мультиплексора и модуля можно на страницах изделий: ММ-221, MIME-2xG703L.





Резервирование потока E1 на базе Zelax ММ-221

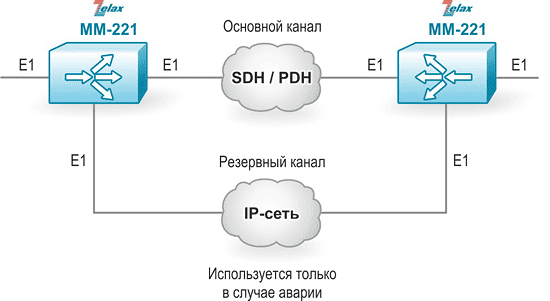

Схема 3. Резервирование потока E1 на базе ММ-221

Применяемое оборудование: Мультиплексор MM-221,
модуль MIME-2xE05-R
Интерфейсы: E1, V.35, Ethernet
  • Автоматическое переключение на резервный поток E1.
  • Модуль с функцией аварийной коммутации портов.
  • Мультиплексор имеет модульную конструкцию. Все необходимые пользователю интерфейсы, за исключением Ethernet, добавляются путем установки соответствующих модулей.

Более подробно ознакомиться с возможностями мультиплексора и модуля можно на страницах изделий: ММ-221, MIME-2xE05-R.

Благодаря наличию встроенного кросс-коннектора E1 оборудование Zelax может передавать отдельные канальные интервалы (таймслоты) одного потока E1 в указанных канальных интервалах другого или других потоков Е1. Такая возможность требуется, например, если необходимо подключить к одному порту центральной АТС две или более дополнительных АТС.

Кроме E1 встроенный мультиплексор позволяет передавать в канальных интервалах линейного E1 также данные Ethernet, V.35, FXS/FXO/ТЧ. Если передача осуществляется через несколько каналов Е1 одновременно, возможно резервирование этих каналов с целью повышения надежности работы сети.

Некоторые устройства оснащаются встроенным маршрутизатором, что позволяет использовать их для подключения корпоративных клиентов к Интернет без использования дополнительного маршрутизатора.

Порты E1 оборудования Zelax оснащены элементами грозозащиты.
