Каналы по меди: E1


  • Описание
  • Дополнительная информация

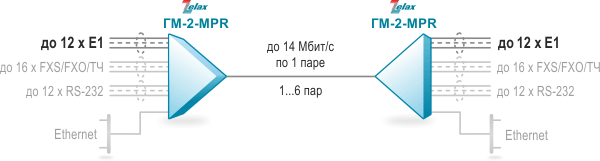

Схема 1. Передача потоков Е1 по медной линии связи на базе SHDSL.bis-модема Zelax ГМ-2-MPR
Схема 1. Передача потоков Е1 по медной линии связи на базе SHDSL.bis-модема ГМ-2-MPR

Применяемое оборудование: Модем ГМ-2-MPR
Интерфейсы: E1, Ethernet, SHDSL, FXS/FXO, ТЧ, RS-232
  • Для увеличения дальности связи могут быть использованы SHDSL.bis-регенераторы ГМ-2-MPR-2xRS.
  • Дальность связи с регенераторами по кабелю МКСБ-1,2 превышает 250 км.
  • Модем имеет модульную конструкцию. Все необходимые пользователю интерфейсы, за исключением Ethernet, добавляются путем установки соответствующих модулей.

Более подробно ознакомиться с возможностями модема и регенератора можно на страницах изделий: ГМ-2-MPR и ГМ-2-MPR-2xRS.





Схема 2. Передача потоков Е1 по медной линии связи на базе модульного SHDSL.bis-модема Zelax ММ-221
Схема 2. Передача потоков Е1 по медной линии связи на базе модульного SHDSL.bis-модема ММ-221

Применяемое оборудование: Модульный модем ММ-221
Модуль SHDSL.bis MIME-2xSHDSLQ
Модули G.703 MIME-2xG703L / MIM-4xE1A / MIME-2xG703
Интерфейсы: E1, Ethernet, SHDSL, V.35
  • Максимальная скорость соединения по одной медной витой симметричной паре 12,6 Мбит/с.
  • Передача до четырех потоков Е1 по одной медной витой симметричной паре.
  • Модем имеет модульную конструкцию. Все необходимые пользователю интерфейсы, за исключением Ethernet, добавляются путем установки соответствующих модулей.
  • Модули поддерживают G.703, кадровую структуру ИКМ-15 и G.704.

Более подробно ознакомиться с возможностями модема и модулей можно на страницах изделий: ММ-221 и модулей MIME.

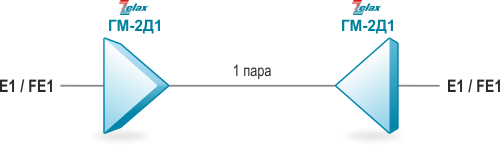

Схема 3. Передача потока Е1 по медной линии связи на базе модема ГМ-2Д1

Применяемое оборудование: Модем ГМ-2Д1
Интерфейсы: E1, SHDSL
  • Передача через канал SHDSL как полного потока Е1, так и отдельных таймслотов.
  • Возможность передачи потока Е1 без фрейминга (G.703).
  • Встроенный BER-тестер, локальные и удаленные шлейфы.
  • Настройка «одной кнопкой».

Более подробно ознакомиться с возможностями модема можно на странице изделия: ГМ-2Д1.

Стык E1, используемый, главным образом, для соединения между собой телефонных станций, обеспечивает связь по двум медным витым парам на расстоянии порядка сотен метров. Некоторое оборудование способно подключаться по каналам E1 при длине линии связи в несколько километров. Чем выше чувствительность приемника порта E1, тем дальность связи больше.

Обычно порты E1 имеют элементы грозозащиты. Однако такая защита не всегда обеспечивает сохранность портов, если соединительный кабель E1 достаточно длинный и проложен не внутри здания или не в кабельной канализации.

Модемы Zelax решают сразу 3 проблемы, связанные с передачей потоков E1.
  1. При помощи модемов Zelax существенно повышается дальность связи по E1. Например, по кабелю ТПП-0,5 без использования модемов связь по E1 возможна при длине линии около 2,2 км (это предельно возможное расстояние). Модемы Zelax позволяют увеличить дальность связи примерно до 8 км по тем же двум витым парам или до 5 км по одной паре.
  2. Для передачи E1 требуется 2 пары. Модемы Zelax могут использовать всего одну пару. А при необходимости для увеличения дальности связи могут использовать до 8 пар.
  3. Порты E1 модемов Zelax имеют надежную схему защиты от опасных электрических воздействий, что гарантирует сохранность портов подключаемого оборудования.

Модемы Zelax могут работать как с нефреймированными E1 (т.е. с каналами G.703), так и с фреймированными, так как оснащены встроенным мультиплесором Е1. Благодаря этому возможно увеличение дальности связи по «меди» — модем способен передавать не весь поток 2 Мбит/с, а только необходимые пользователю канальные интервалы (таймслоты), что приводит к снижению скорости передачи и, соответственно, к увеличению дальности связи. В некоторые модемы встроены даже кросс-коннекторы Е1, что позволяет осуществлять коммутацию потоков Е1 на уровне канальных интервалов.
