ГМ-1Gx Оптические гигабитные мультиплексоры

  • Описание
  • Применение
  • Характеристики
  • Модификации
  • Документация и ПО

Мультиплексоры ГМ-1Gx предназначены для одновременной передачи данных 2-х Gigabit Ethernet и до 88 потоков G.703/E1 по волоконно-оптической линии связи.

Модель Количество портов Е1 Возможные топологии
в устройстве в оптическом волокне точка–точка цепочка кольцо
ГМ-1GB 16 16 +
ГМ-1GL 16 88 + + +
ГМ-1G до 88 88 + + +

Мультиплексоры ГМ-1Gx предназначены для одновременной передачи данных 2-х Gigabit Ethernet и до 88 потоков G.703/E1 по волоконно-оптической линии связи.

Мультиплексоры ГМ-1Gx представляют собой эффективное решение для построения современных оптоволоконных сетей передачи данных. Используя одну оптоволоконную линию, пользователь получает одновременно с каналом Gigabit Ethernet до 88 каналов G.703/Е1. Передача потоков G.703/Е1 не влияет на скорость передачи данных. Тип оптического волокна, дальность работы определяются установленным SFP-модулем.

Мультиплексоры ГМ-1Gx работают в сетях с линейной или кольцевой топологией.

Потоки Gigabit Ethernet передаются «прозрачно» между мультиплексорами по схеме «точка–точка», а сетевая структура передачи трафика формируется с помощью внешних коммутаторов или маршрутизаторов. При построении сетей с топологией «цепочка» или «кольцо» в промежуточных узлах переприём данных происходит при помощи внешнего коммутатора либо маршрутизатора, а переприём потоков Е1 выполняется внутри мультиплексора. При необходимости обеспечивается извлечение/вставка потоков G.703/Е1.

При соединении мультиплексоров «точка–точка» возможно одновременное использование двух оптических линий связи для организации двух независимых каналов Gigabit Ethernet, при этом в случае обрыва одного волокна передача потоков G.703/Е1 продолжается по другому (функция резервирования).

Среди особенностей ГМ-1Gx необходимо выделить наличие комбо-портов Gigabit Ethernet. Каждый порт выполнен в виде электрического разъёма RJ-45 и слота для установки SFP-модуля, что предоставляет пользователю гибкость в выборе типа подключения.

За счет более эффективного использования пропускной способности оптического волокна мультиплексоры ГМ-1Gx позволяют добавить передачу потоков G.703/Е1 в существующие сети Gigabit Ethernet. Для этого мультиплексор включается между оптической линией связи и коммутатором Ethernet. Модернизирована может быть как вся сеть, так отдельные ее фрагменты.

Помимо портов Gigabit Ethernet мультиплексор ГМ-1GL имеет два отдельных порта Ethernet 10Base-T, подключенных ко встроенному коммутатору. Такое техническое решение позволяет организовать независимую сеть передачи данных со скоростью 10 Мбит/с или создать дополнительный канал передачи данных.

Мультиплексоры просты в управлении, благодаря чему процесс их установки и последующей эксплуатации практически исключает необходимость привлечения высококвалифицированных специалистов.

Бизнес-применение:
  • ГМ-1GB — подключение клиентов на скорости до 2 Гбит/с.
  • ГМ-1GL — сети triple Play произвольной конфигурации операторского класса.
  • ГМ-1G — недорогая альтернатива SDH.
Преимущества
  • прозрачная передача трафика Gigabit Ethernet и потоков Е1 по оптической линии связи;
  • работа в топологиях: «точка–точка», «цепочка», «кольцо»;
  • независимая синхронизация потоков G.703/Е1;
  • возможность передачи двух независимых потоков Gigabit Ethernet;
  • удобный Web-интерфейс;
  • управление и мониторинг по SNMP и Web;
  • гарантия 5 лет.

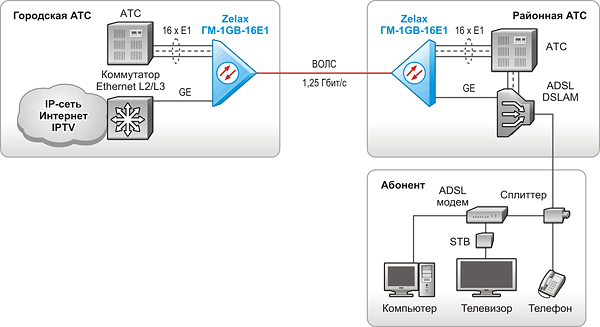

Оптический гигабитный мультиплексор. Решение Zelax: Объединение городской и районной АТС и передача трафика Gigabit Ethernet для предоставления абонентам доступа в сеть Интернет и услуг IPTV

Оптический гигабитный мультиплексор. Решение Zelax: Объединение городской и районной АТС и передача трафика Gigabit Ethernet для предоставления абонентам доступа в сеть Интернет и услуг IPTV

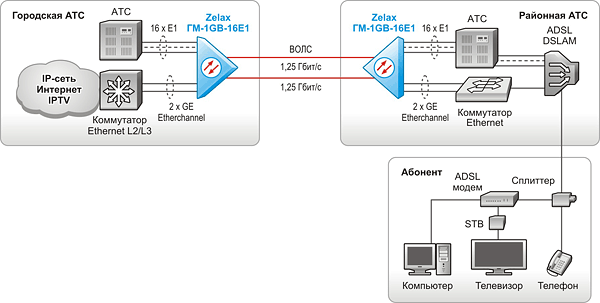

Объединение городской и районной АТС и передача трафика Gigabit Ethernet
для предоставления абонентам доступа в сеть Интернет и услуг IPTV

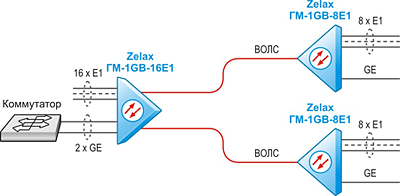

Оптический гигабитный мультиплексор. Решение Zelax: Объединение центрального узла с двумя удалёнными с использованием мультиплексоров ГМ-1GB в режиме «точка — две точки»
Объединение центрального узла с двумя удалёнными
с использованием мультиплексоров ГМ-1GB в режиме «точка — две точки»

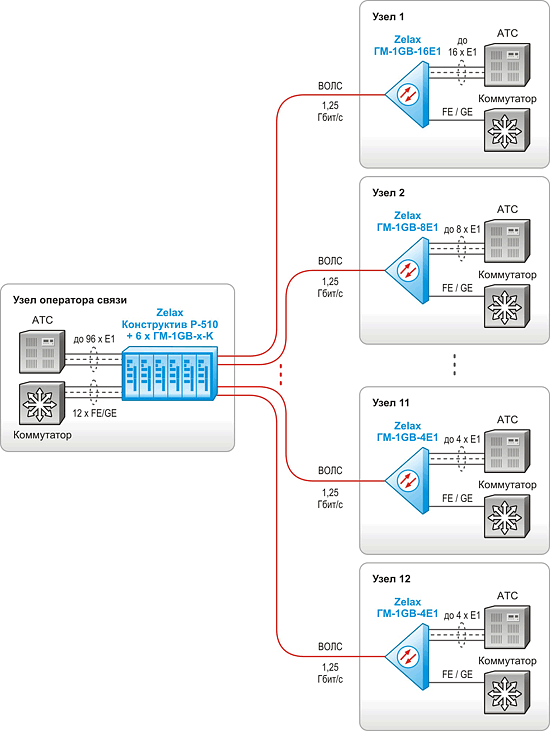

Оптический гигабитный мультиплексор. Решение Zelax: Объединение центрального узла с 12 удалёнными с использованием мультиплексоров ГМ-1GB
Объединение центрального узла с 12 удалёнными
с использованием мультиплексоров ГМ-1GB

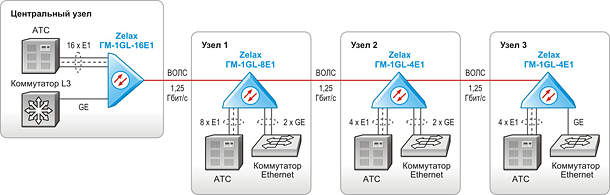

Оптический гигабитный мультиплексор. Решение Zelax: Объединение узлов по волоконной оптической линии связи в топологии «цепочка» с предоставлением в каждой точке потоков Е1 и трафика Gigabit Ethernet
Объединение узлов по волоконной оптической линии связи в топологии «цепочка»
с предоставлением в каждой точке потоков Е1 и трафика Gigabit Ethernet

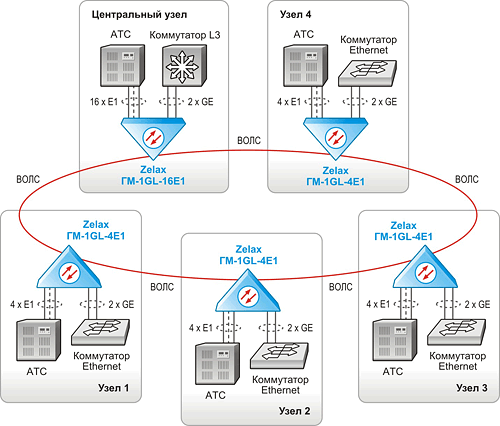

Оптический гигабитный мультиплексор. Решение Zelax: Объединение узлов по волоконной оптической линии связи в топологии «кольцо» с предоставлением в каждой точке потоков Е1 и трафика Gigabit Ethernet
Объединение узлов по волоконной оптической линии связи в топологии «кольцо»
с предоставлением в каждой точке потоков Е1 и трафика Gigabit Ethernet

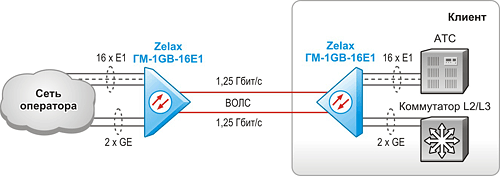

Оптический гигабитный мультиплексор. Решение Zelax: Высокоскоростное подключеник клиента к сети оператора связи
Высокоскоростное подключение клиента к сети оператора связи

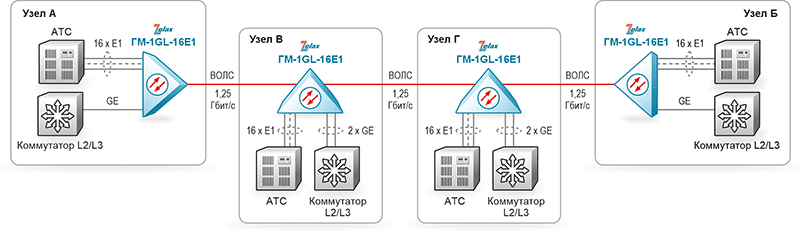

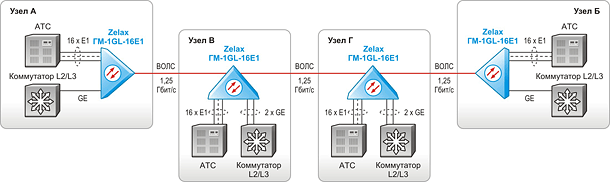

Оптический гигабитный мультиплексор. Решение Zelax: Передача по 16 потоков Е1 между узлами А<–>Б и В<–>Г
Передача по 16 потоков Е1 между узлами А<–>Б и В<–>Г

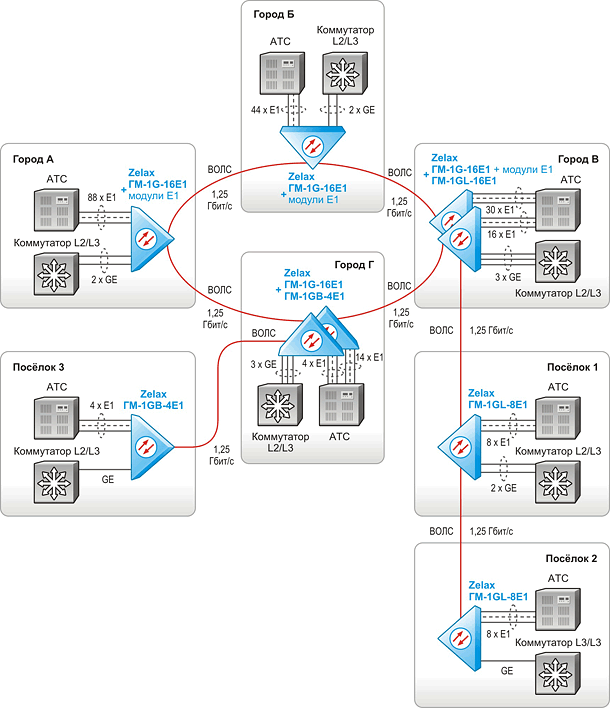

Оптический гигабитный мультиплексор. Решение Zelax: Построение волоконно-оптической сети областного или районного масштаба для передачи потоков Е1 и данных Gigabit Ethernet
Построение волоконно-оптической сети областного или районного масштаба
для передачи потоков Е1 и данных Gigabit Ethernet
Оптические линейные порты:
  • 2 независимых оптических порта на сменных SFP-модулях;
  • скорость работы: 1250 Мбит/с.

Порты Gigabit Ethernet:
  • 2 независимых комбо-порта: электрический и оптический SFP;
  • интерфейс: 100Base-TX/1000Base-T;
  • размер кадра: любой;
  • прозрачная передача любого трафика;
  • изменение состояния локального порта GE в зависимости от состояния:
    • линейного оптического порта;
    • удалённого порта GE.

Порты G.703/E1:
  • количество портов: до 88 (в зависимости от модификации);
  • интерфейс: G.703 2048 кбит/с;
  • цикловая структура: произвольная;
  • независимая синхронизация потоков G.703/Е1;
  • кодирование: AMI/HDB3;
  • чувствительность приёмника: –12 дБ;
  • возможность маскирования аварий: LOS, AIS, RAI;
  • трансляция состояния удалённого порта G.703/Е1;
  • извлечение-вставка любого потока G.703/Е1.

Порты Ethernet:
  • количество портов: 2 (встроенный коммутатор);
  • интерфейс: 10Base-T/100Base-TX;
  • максимальный размер кадра: 1522 Байта;
  • скорость передачи данных: 10 Мбит/с;
  • порты используются для управления мультиплексором и передачи данных.
Схемы работы:
  • «точка–точка»;
  • «цепочка»;
  • «кольцо» .

Управление и мониторинг:
  • Web-интерфейс;
  • проверка имени пользователя и пароля при доступе к устройству;
  • мониторинг по протоколу SNMP;
  • локальный журнал событий;
  • Syslog;
  • через выделенный порт Ethernet;
  • управление через VLAN;
  • возможность обновления встроенного ПО;
  • сохранение и загрузка конфигурации.

Диагностика:
  • сбор статистики работы портов Е1 по временным интервалам;
  • возможность включения локальных и удалённых шлейфов;
  • BER-тестер;
  • аварийная светодиодная индикация.

Конструктивное исполнение:
  • пластмассовый корпус;
  • металлический корпус 19", 1U;
  • комплект для углублённого крепления мультиплексора в стойку 19".

Питание:
  • универсальное: ~220 В (через сетевой адаптер), =20...72 В;
  • потребляемая мощность: не более 12 Вт.
Код заказа Описание
ГМ-1GL-16E1 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 16 портов E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
пластмассовый корпус [ на заказ ]
ГМ-1GL-16E1-T 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 16 портов E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
металлический корпус 1U для стойки 19"
ГМ-1GL-8E1 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 8 портов E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
пластмассовый корпус [ на заказ ]
ГМ-1GL-8E1-T 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 8 портов E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В, металлический корпус 1U для стойки 19"
ГМ-1GL-4E1 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 4 порта E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
пластмассовый корпус [ на заказ ]
ГМ-1GL-4E1-T 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 4 порта E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
металлический корпус 1U для стойки 19"
ГМ-1GB-16E1 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 16 портов E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
пластмассовый корпус [ на заказ ]
Работает в режимах «точка–точка» и «точка–две точки»
ГМ-1GB-16E1-K 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 16 портов E1, универсальное питание: ~220 В (через сетевой адаптер), =36...72 В, комплектуется внешним адаптером ~220 В/~36 В,
для конструктива Р-510 (DC), до 6-ти изделий в конструктиве [ на заказ ]
Работает в режимах «точка–точка» и «точка–две точки»
ГМ-1GB-16E1-T 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 16 портов E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
металлический корпус 1U для стойки 19"
Работает в режимах «точка–точка» и «точка–две точки»
ГМ-1GB-8E1 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 8 портов E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
пластмассовый корпус [ на заказ ]
Работает в режимах «точка–точка» и «точка–две точки»
ГМ-1GB-8E1-K 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 8 портов E1, универсальное питание: ~220 В (через сетевой адаптер), =36...72 В, комплектуется внешним адаптером ~220 В/~36 В,
для конструктива Р-510 (DC), до 6-ти изделий в конструктиве
Работает в режимах «точка–точка» и «точка–две точки»
ГМ-1GB-8E1-T 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 8 портов E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
металлический корпус 1U для стойки 19"
Работает в режимах «точка–точка» и «точка–две точки»
ГМ-1GB-4E1 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 4 порта E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
пластмассовый корпус [ на заказ ]
Работает в режимах «точка–точка» и «точка–две точки»
ГМ-1GB-4E1-K 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 4 портов E1, универсальное питание: ~220 В (через сетевой адаптер), =36...72 В, комплектуется внешним адаптером ~220 В/~36 В,
для конструктива Р-510 (DC), до 6-ти изделий в конструктиве
Работает в режимах «точка–точка» и «точка–две точки»
ГМ-1GB-4E1-T 2 слота SFP для оптических портов, 2 комбо-порта GE (RJ-45 и SFP-слот), 4 порта E1, универсальное питание: ~36 В, =20…72 В, комплектуется внешним адаптером ~220 В/~36 В,
металлический корпус 1U для стойки 19"
Работает в режимах «точка–точка» и «точка–две точки»
Документация Программное
обеспечение
Сертификаты
