Каналы по ВОЛС
Каналы по ВОЛС: RS-232/485
Схема 1 / Организация каналов RS-232/485 по оптической линии связи
| Применяемое оборудование: | Интерфейсы: |
|---|---|
| Мультиплексор ММ-227/527 | RS-232/485, Ethernet, FXS/FXO/ТЧ |
|
|
Схема 2 / Управление оборудованием через консольный порт RS-232/485 удалённо по SSH-соединению
| Применяемое оборудование: | Интерфейсы: |
|---|---|
| Консольный сервер ММ-227/527 | RS-232/485, Ethernet |
|
|

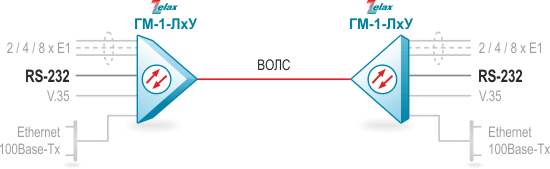

Схема 3 / Передача RS-232 по оптической линии связи
| Применяемое оборудование: | Интерфейсы: |
|---|---|
| Мультиплексор ГМ-1-ЛхУ | RS-232, FastEthernet, E1, V.35 |
|
|
Интерфейс RS-232/485 в асинхронном режиме в настоящее время используется для управления оборудованием, для подключения датчиков и т.п.
При помощи мультиплексоров ММ-227/ММ-527 можно организовать как простой «удлинитель» RS-232/485 через ВОЛС, так и реализовать консольный сервер. В первом случае необходима пара устройств. Во втором достаточно всего одного устройства и соответствующего программного обеспечения, установленного на рабочей станции. В обоих случаях можно организовать до 16 каналов, а для передачи используется SFP-модуль, установленный в мультиплексоры ММ-227/ММ-527.
Мультиплексоры ММ-227/ММ-527 модульные, поэтому число портов, которое будет на них, пользователь может выбрать сам в соответствии с имеющейся задачей.
«Удлинение» RS-232 по ВОЛС можно обеспечить при помощи мультиплексора ГМ-1-ЛхУ. Этот мультиплексор имеет 2 порта RS-232, один из которых используется для управления мультиплексором, а второй — для передачи данных в асинхронном режиме со скоростью до 115,2 кбит/с. Порт имеет необходимый набор управляющих сигналов.
Помимо RS-232 мультиплексор ГМ-1-ЛхУ передаёт Fast Ethernet, до 8 каналов E1/G.703 и канал V.35 (при установке дополнительного модуля УПИ-3).
