Каналы через E1: Ethernet


  • Описание
  • Дополнительная информация
Организация канала Ethernet через поток E1 на базе Zelax ГМ-2-MPR

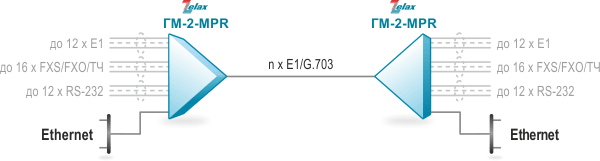

Схема 1. Организация канала Ethernet через поток E1 на базе ГМ-2-MPR

Применяемое оборудование: Модем ГМ-2-MPR
Интерфейсы: Ethernet, E1, SHDSL, FXS/FXO, ТЧ, RS-232
  • Возможна передача как через полный поток G.703, так и через выбранные канальные интервалы потока Е1.
  • Агрегация пропускной способности нескольких потоков Е1.
  • Модем имеет модульную конструкцию. Все необходимые пользователю интерфейсы, за исключением Ethernet, добавляются путем установки соответствующих модулей.

Более подробно ознакомиться с возможностями модема можно на странице изделия: ГМ-2-MPR.





Организация канала Ethernet по нескольким потокам E1 на базе инверсного мультиплексора Zelax ММ-221

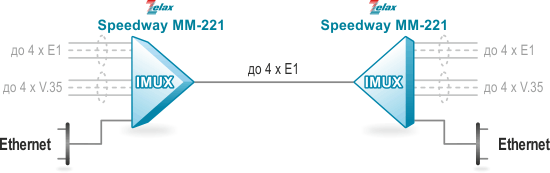

Схема 2. Организация канала Ethernet по нескольким потокам E1
на базе инверсного мультиплексора ММ-221

Применяемое оборудование: Мультиплексор MM-221,
модули: MIME-2xG703L
Интерфейсы: Ethernet, E1, V.35
  • Возможность агрегации пропускной способности четырех потоков Е1.
  • Максимальная скорость передачи симметричного канала достигает 8 Мбит/с.
  • Мультиплексор имеет модульную конструкцию. Все необходимые пользователю интерфейсы, за исключением Ethernet, добавляются путем установки соответствующих модулей.

Более подробно ознакомиться с возможностями мультиплексора и модуля можно на страницах изделий: ММ-221, MIME-2xG703L.

С возникновением сетей SDH появилось большое количество свободных каналов E1. Инфраструктура SDH позволяет организовать доступ к этим каналы в удобных для пользователей местах, например, E1 можно организовать между городами. Расстояние может быть достаточно большим. А поскольку основными потребителями Е1 являются ATC, которым столько Е1 не нужно, вопрос об утилизации остальных каналов был решен, в основном, в пользу использования их для передачи Ethernet.

Путём модернизации оборудования SDH возможна передача Ethernet, однако, такой вариант часто оказывается экономически или технически неприемлемым. Гораздо проще установить в точках присутствия оператора дополнительное оборудование, называемое устройствами доступа Е1, подключить его к уже имеющимся каналам E1 на SDH-мультиплексорах и получить нужный Ethernet.

Zelax производит широкую линейку устройств доступа. Простейшие модели передают Ethernet через один канал G.703 (E1 без фрейминга, «полная двушка»). Скорость передачи данных ограничена скоростью потока G.703 и составляет примерно 2 Мбит/с. Есть модели, которые могут использовать фреймированный E1, т.е. такие модели имеют встроенный мультиплексор E1.

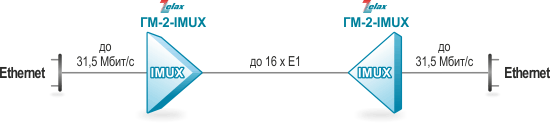

Для увеличения скорости передачи Ethernet возможно использование нескольких каналов E1/G.703, для решения таких задач предназначены инверсные мультиплексоры. Оборудование Zelax способно использовать одновременно до 16 каналов G.703, при этом скорость передачи Ethernet достигает 31,5 Мбит/с.

Ряд устройств оснащаются встроенным маршрутизатором, что позволяет использовать их для подключения корпоративных клиентов к Интернет.
