ГМ-1-ЛxУ Оптические мультиплексоры


  • Описание
  • Применение
  • Характеристики
  • Модификации
  • Документация и ПО

Мультиплексоры ГМ-1-ЛxУ представляют собой экономичное решение для передачи до восьми каналов G.703/E1 и высокоскоростного канала Ethernet по оптоволоконной линии на большие расстояния.

Модель Количество портов
G.703/E1 Ethernet
ГМ-1-Л2У 2 1
ГМ-1-Л4У 4 3
ГМ-1-Л8У 8 3

Мультиплексоры ГМ-1-Л4У и ГМ-1-Л8У позволяют организовать по одной волоконно-оптической линии связи одновременную передачу четырёх и восьми потоков Е1 соответственно, данных Ethernet, синхронного и асинхронного каналов. Мультиплексоры имеют встроенный коммутатор Ethernet, что позволяет исключить необходимость использования дополнительного коммутатора при подключении небольшого количества пользователей. ГМ-1-Л2У — эффективное решение для тех заказчиков, кому достаточно двух потоков Е1 и одного порта Ethernet.

Настройка, мониторинг и управление мультиплексоров ГМ-1-ЛхУ осуществляется через консольный порт, при этом с локального мультиплексора можно управлять удалённым, что становится особенно важным при большой удаленности узлов и отсутствии квалифицированного персонала на площадке абонента. Кроме этого, в случае, когда между узлами отсутствует или ограничена по каким-либо причинам телефонная связь, в мультиплексорах предусмотрен порт служебной голосовой связи. Если по каким-либо причинам мультиплексорами нельзя управлять локально, то возможна установка дополнительного модуля управления, при этом для удаленного доступа к обоим мультиплексорам достаточно установить модуль в один из мультиплексоров.

В зависимости от модификации мультиплексора дальность передачи по оптоволоконной линии может составлять до 120 км по одному или двум волокнам. При установке дополнительного модуля УПИ-3 появляется возможность передачи синхронного потока данных V.35/RS-449/RS-530 на скорости 2048 кбит/с.

Диагностика работы мультиплексоров упрощается за счет наличия светодиодных индикаторов, генерации аварийных оповещений AIS, детектирования отказов соединений и оповещение об отказе при помощи «сухих» контактов.

Для увеличения надёжности связи можно использовать модификации мультиплексоров с резервным оптическим портом. Переключение на резервный интерфейс при отказе основного канала связи производится в ручном или автоматическом режиме по различным критериям.

При подключении большого количества абонентов в мультиплексорах такого класса очень важным является не номинальная пропускная способность канала Ethernet — 100 Мбит/с, а реальная. Независимое тестирование показало, что в мультиплексорах ГМ-1-ЛхУ реальная пропусканная способность канала Ethernet составляет 98,3 Мбит/с. Передача потоков Е1 не влияет на скорость передачи в канале Ethernet.

Мультиплексоры ГМ-1-ЛхУ передают сигналы каждого канала Е1 независимо, поэтому синхронизация в каждом из них может быть произвольная, не связанная с синхронизацией остальных каналов Е1.

Мультиплексоры очень просты в управлении, благодаря чему при их установке и эксплуатации нет необходимости привлекать высококвалифицированных специалистов. Для решения большинства задач даже не требуется начальная настройка мультиплексоров, достаточно подключить кабели и подать напряжение питания.

Преимущества
  • дальность работы до 120 км по одному или двум оптическим волокнам;
  • прозрачная передача потоков G.703/E1;
  • дополнительный асинхронный порт передачи данных RS-232;
  • встроенный порт служебной голосовой связи;
  • опциональный синхронный порт передачи данных V.35;
  • поддержка VLAN;
  • управление по SNMP, Telnet, Web или через управляющий порт;
  • гарантия 5 лет.

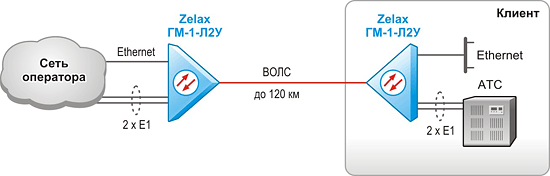

Решение Zelax: Высокоскоростное подключение клиентов к сети оператора по волоконно-оптической линии связи
Высокоскоростное подключение клиентов к сети оператора
по волоконно-оптической линии связи

Решение Zelax: Объединение АТС и сегментов Ethernet по оптоволоконной линии
Объединение АТС и сегментов Ethernet по оптоволоконной линии

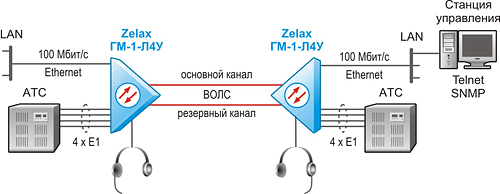

Решение Zelax: Объединение АТС и сетевых инфраструктур 2-х удалённых узлов по волоконно-оптической линии связи
Объединение АТС и сетевых инфраструктур 2-х удалённых узлов
по волоконно-оптической линии связи
Порты G.703/E1:
  • количество портов: 2, 4 или 8;
  • интерфейс: G.703 2048 кбит/с;
  • цикловая структура: произвольная;
  • линейное кодирование: HDB3;
  • чувствительность приемника: –12 дБ.

Порты Ethernet:
  • количество портов: 1 или 3 (встроенный коммутатор);
  • режимы работы: 10Base-T/100Base-TX;
  • поддержка расширенных Ethernet-кадров: до 1916 байт (включая VLAN);
  • прозрачность для любых протоколов.

Оптические порты:
  • количество портов: 1 или 2;
  • линейное кодирование: скремблированный NRZ;
  • тип оптического кабеля: SM;
  • количество оптических волокон: 1 или 2;
  • максимальная дальность передачи: до 120 км;
  • режим перехода на резервный канал:
    • ручной или автоматический (1+1);
    • по пропаданию оптического сигнала;
    • по потере синхронизации в оптическом канале;
    • по превышению уровня ошибок в оптическом канале 10-3 или 10-6.

Порт RS-232:
  • тип интерфейса: DCE;
  • режим работы: асинхронный;
  • скорость передачи данных: до 115.2 кбит/с;
  • управление потоком данных: программное и аппаратное.

Порт служебной телефонной связи:
  • стандартная телефонная гарнитура с разъемом типа stereo jack 2.5 мм;
  • световая и звуковая индикация вызова.
Порт УПИ-3 (на дополнительном модуле):
  • последовательный универсальный порт: V.35, RS-449, RS-530;
  • выбор типа интерфейса осуществляется подключением соответствующего кабеля;
  • режим работы: синхронный;
  • скорость передачи данных: 2048 кбит/с;
  • разъем: SS26 (аналог «Smart Serial»).

Управление и контроль работы:
  • Web-интерфейс, SNMP (с установленным модулем ГМ-1-Л8У-ПМ2);
  • Telnet (с установленным модулем ГМ-1-Л8У-ПМ2);
  • управление через VLAN;
  • с внешнего терминала через консольный порт RS-232;
  • с удалённого мультиплексора;
  • возможность обновления встроенного ПО;
  • сохранение и загрузка конфигурации;
  • возможность включения локальных и удалённых шлейфов;
  • аварийная сигнализация с помощью светодиодных индикаторов и «сухих контактов».

Питание:
  • от сетевого адаптера ~220/~9 В;
  • ~220 В;
  • =20...72 В.

Конструктивное исполнение:
  • пластмассовый корпус 226x166x45 мм;
  • металлический корпус высотой 1U для монтажа в стойку 19”;
  • без корпуса, для монтажа в конструктив Р-12;
  • без корпуса, для монтажа в конструктив Р-510.
Код заказа Описание
ГМ-1-ЛxУ-AC9 * пластмассовый корпус, питание ~220 В
ГМ-1-ЛxУ-DC60 пластмассовый корпус, питание =20...72 В
ГМ-1-ЛxУК-AC9 для конструктива Р-510 (AC), питание ~9 В
ГМ-1-ЛxУК-DC60 для конструктива Р-510 (DC), питание =20...72 В
ГМ-1-ЛxУИ-AC9 * для конструктива Р-12, питание ~220 В
ГМ-1-ЛxУИ-DC60 для конструктива Р-12, питание =20...72 В
ГМ-1-ЛxУТ металлический корпус 19", 1U, питание ~220 В

x — модификации Л2У, Л4У, Л8У
* — комплектуется сетевым адаптером ~220 В/~9 В


Дополнительные модули:
Код заказа Описание
ГМ-1-Л8У-ПМ2 модуль удалённого управления и мониторинга по Telnet, Web, SNMP, устанавливается пользователем
ГМ-1Л-UPI3 дополнительный порт УПИ-3, устанавливается при заказе
Телефонная гарнитура
Оптические порты для ГМ-1-ЛxУ
(необходимо выбрать один вариант, который устанавливается при заказе):
Порт Описание
-S13/60 один оптический порт, 2 волокна SM, до 60 км
-S15/120 один оптический порт, 2 волокна SM, до 120 км
-S1315/20 один оптический порт, 1 волокно SM, до 20 км
-S1513/20 один оптический порт, 1 волокно SM, до 20 км
-S1315/60 один оптический порт, 1 волокно SM, до 60 км
-S1513/60 один оптический порт, 1 волокно SM, до 60 км
-S1510/120 один оптический порт, 1 волокно SM, до 120 км
-S1590/120 один оптический порт, 1 волокно SM, до 120 км
-S13/60R два оптических порта, 2 волокна SM, до 60 км
-S15/120R два оптических порта, 2 волокна SM, до 120 км
-S1315/20R два комплементарных оптических порта, 1 волокно SM, до 20 км
-S1315/60R два комплементарных оптических порта, 1 волокно SM, до 60 км
-S1510/120R два комплементарных оптических порта, 1 волокно SM, до 120 км
