Каналы по меди: Ethernet


  • Описание
  • Дополнительная информация

Схема 1. Организация канала Ethernet по медной линии связи
на базе SHDSL.bis-модема ГМ-2-MPR


Применяемое оборудование: Модем ГМ-2-MPR
Интерфейсы: Ethernet, E1, SHDSL, FXS/FXO, ТЧ, RS-232
  • Для увеличения дальности работы могут быть использованы SHDSL.bis-регенераторы ГМ-2-MPR-2xRS.
  • Дальность связи с регенераторами по кабелю МКСБ-1,2 превышает 250 км.
  • Модем имеет модульную конструкцию. Все необходимые пользователю интерфейсы, за исключением Ethernet, добавляются путём установки соответствующих модулей.

Более подробно ознакомиться с возможностями модема и регенератора можно на страницах изделий: ГМ-2-MPR и ГМ-2-MPR-2xRS.





Схема 2. Организация канала Ethernet по медной линии связи
на базе SHDSL.bis-модема M-1-МЕГА


Применяемое оборудование: Модем М-1-МЕГА
Интерфейсы: Ethernet, SHDSL, RS-232
  • Модем выпускается в трех вариантах: 1, 2 или 4 порта SHDSL.
  • Максимальная скорость передачи симметричного канала достигает 15, 30 и 60 Мбит/с.

Более подробно ознакомиться с возможностями модема можно на странице изделия: M-1-МЕГА.

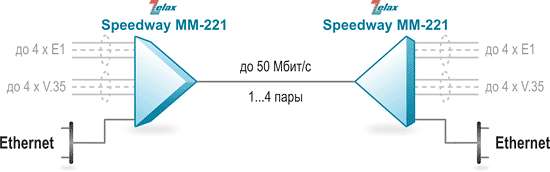

Схема 3. Организация канала Ethernet по медной линии связи
на базе модульного SHDSL.bis-модема ММ-221


Применяемое оборудование: Модульный модем ММ-221.
Модули SHDSL.bis MIME-2xSHDSLQ
Интерфейсы: Ethernet, SHDSL
  • Максимальная скорость соединения по одной медной витой симметричной паре 12,6 Мбит/с.
  • При подключении четырех пар и использовании технологий агрегации (MLPP, Bonding) суммарная скорость симметричного канала достигает 50 Мбит/с.
  • Модем имеет модульную конструкцию. Все необходимые пользователю интерфейсы, за исключением Ethernet, добавляются путем установки соответствующих модулей.

Более подробно ознакомиться с возможностями модема можно на странице изделия: ММ-221.

Организация каналов Ethetnet требуется, главным образом, в трех случаях.

  1. При подключении удаленных рабочих мест сотрудников. В этом случае персональный компьютер сотрудника подключается к SHDSL модему при помощи патч-корда через Ethernet, второй модем устанавливается в центральном офисе и подключается к коммутатору Ethernet. Модемы Zelax обеспечивают скорость передачи данных по одной паре до 15 Мбит/с. Если такой скорости недостаточно, возможно применение модемов, работающих по двум, трем или четырем парам одновременно. Максимально возможная скорость передачи Shdsl.bis модемов Zelax на сегодняшний день составляет 60 Мбит/с по четырем парам.
  2. При объединении сегментов локальных сетей. Все SHDSL.bis модемы Zelax обеспечивают поддержку VLAN, т.е. прозрачно передают кадры Ethernet с тэгом VLAN. Это позволяет соединять между собой коммутаторы. Высокая скорость передачи обеспечивает работу все необходимых сетевых сервисов. Такая задача возникает и в рамках одной организации, и в случаях, когда осуществляется подключение корпоративных клиентов к оператору связи.
  3. При организации технологических сетей предприятия. Обеспечивается передача данных от различных датчиков, средств телеметрии и т.д., а также управление различным технологическим оборудованием. В таких случаях используются каналы Ethernet и RS-232. Некоторые модемы Zelax могут работать в топологии «цепочка» и «кольцо», что обеспечивает построение территориально распределенных сетей по общему кабелю.

Многие модемы Zelax являются мультисервисными устройствами, т.е. они предоставляют пользователю одновременно несколько различных каналов связи. Благодаря этой возможности удаленное рабочее место сотрудника может быть обеспечено не только компьютером с доступом в Интернет и в корпоративную сеть предприятия, но и доступом к телефонной сети предприятия. При этом в зависимости от задачи может быть организован абонентский вынос (пользователи получают порты FXS, к которым подключаются до 16-ти телефонных аппаратов, а коммутация обеспечивается АТС, установленной в центральном офисе), вынос номерной емкости — модемы обеспечивают организацию одного или нескольких каналов Е1, при помощи которых можно соединять между собой АТС. Возможно также реализовать оба варианта выносов одновременно.

Если необходимо организовать каналы по длинному кабелю, применяется мультисервисный SHDSL.bis-модем ГМ-2-MPR. Для этого модема Zelax выпускает необслуживаемые регенераторы ГМ-2-MPR-RS. Источник дистанционного питания регенераторов встроен в модем (точнее — в модуль SHDSL.bis), поэтому применение дополнительно источника ДП не требуется. При помощи этого модема можно организовать передачу данных на расстояние свыше 200 км.
