SHDSL.bis-модем
MM-221
SHDSL.bis-модем ММ-221 предназначен для передачи данных Ethernet, E1, V.35, RS-232/485 и FXS/FXO/ТЧ по одной или двум витым парам.
| Максимальная скорость, кбит/с (по одной паре) |
Максимальная длина линии, км, при использовании кабеля типа: |
|||||
|---|---|---|---|---|---|---|
| TПП-0,4 | TПП-0,5 | КСПП-0,9 | КСПП-1,2 | ЗКП-1,2 | МКС-1,2 | |
| 12672 | 0,8 | 1,2 | 2,3 | 2,6 | 3,7 | 4 |
| 10240 | 1,4 | 2 | 4,5 | 5 | 6,8 | 7,2 |
| 8192 | 1,9 | 2,8 | 5,4 | 6,1 | 8,5 | 9 |
| 6144 | 2,3 | 3,4 | 5,7 | 6,3 | 8,6 | 9,3 |
| 5696 | 2,5 | 3,6 | 7 | 7,7 | 10 | 11 |
| 4096 | 3 | 4,6 | 8 | 10,5 | 12 | 14 |
| 3072 | 3,2 | 4,8 | 9,4 | 10,5 | 14,8 | 16 |
| 2048 | 4,3 | 6,2 | 12 | 13,3 | 20 | 21 |
| 1536 | 4,6 | 6,8 | 13,2 | 15 | 21 | 22,7 |
| 1024 | 5,3 | 7,8 | 16,5 | 18,2 | 26 | 28 |
| 768 | 5,7 | 8,4 | 17 | 18,5 | 27,8 | 30 |
| 512 | 6,1 | 9 | 17,6 | 19,8 | 28 | 30 |
| 256 | 6,8 | 10 | 19,6 | 22,1 | 31 | 33,4 |
| 192 | 7 | 10,2 | 20 | 22,5 | 31,5 | 34 |
Данные Ethernet передаются с поддержкой VLAN и QoS. Модем может работать с полными или частичными потоками E1.
Модульная конструкция SHDSL.bis-модема позволяет установить один или два модуля расширения и организовать независимые каналы передачи данных.

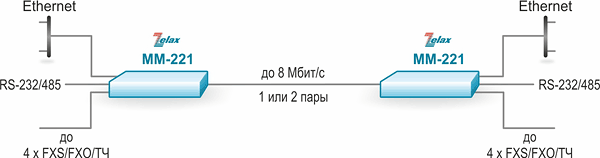

Модем поддерживает режимы работы DCE и DTE, что позволяет подключаться даже к оборудованию, которое не имеет входа синхронизации. Одновременно с каналом Ethernet модем позволяет организовать до 4-х каналов FXS/FXO/ТЧ или RS-232/485.
Управление SHDSL.bis-модемом осуществляется локально через управляющий порт или удалённо по протоколу Telnet. Удалённое управление можно организовать через порт Ethernet или канал SHDSL.bis.
SHDSL.bis-модем с синхронными портами реализуется на базе мультисервисных коммутаторов Speedway установкой дополнительных модулей и соответствующими настройками программного обеспечения.
| Модель | Количество слотов расширения |
Количество портов Ethernet |
Количество слотов SFP |
Количество поддерживаемых WAN-портов |
Количество портов на кросс-коннекторе |
|---|---|---|---|---|---|
| MM-221RC-UNI | 2 | 1 | 2 | 8 | |
| MM-222RC-UNI | 2 | 1 | 4 | 8 | |
| MM-225RC-UNI | 1 | 4 | 2 | 4 | |
| MM-227RC-UNI | 1 | 3 | 1 | 2 | 4 |
Более подробная информация об оборудовании Speedway — в «Мультисервисная платформа Speedway».
- передача Ethernet до 12 Мбит/с по 1 паре
- передача полного или частичного потока Е1
- поддержка интерфейсов: V.35, RS-232, RS-449, RS-485, RS-530, V.10, V.11
- работа в режиме DTE/DCE
- встроенный BER-тестер
- гарантия 5 лет
| Код заказа |
Описание |
|---|---|
| MM-221RC-UNI-AC9 1 | пластмассовый корпус, питание ~220 В |
| MM-221RC-UNI-DC60 | пластмассовый корпус, питание =20...72 В |
| MM-221RC-UNI-K-AC9 | для конструктива Р-510 (AC), питание ~9 В [на заказ] |
| MM-221RC-UNI-K-DC60 | для конструктива Р-510 (DC), питание =20...72 В [на заказ] |
| MM-221RC-UNI-I-AC9 1 | для конструктива Р-12, питание ~220 В [на заказ] |
| MM-221RC-UNI-I-DC60 | для конструктива Р-12, питание =20...72 В [на заказ] |
| MM-221RC-UNI 2 | металлический корпус 19", 1U, питание ~220 В |
1 — комплектуется сетевым адаптером ~220 В/~9 В
2 — ранее MM-221RC-UNI-T
| Код заказа | Описание |
|---|---|
| MIM-E1A MIM-2xE1A MIM-4xE1A |
Модули с одним, двумя и четырьмя портами G.703/E1 и поддержкой CRC-4. Чувствительность приёмника –43 дБ. |
| MIM-G703 MIME-2xG703 |
Модули с одним и двумя портами G.703/E1. Чувствительность приёмника –43 дБ. |
| MIME-2xG703L | Модуль с двумя портами G.703/E1. Чувствительность приёмника –12 дБ. |
| MIME-2xE05-R | Модуль с 2 портами ИКМ-15/G.703/E1 с функцией аварийной коммутации. Чувствительность приёмника –12 дБ. |
| MIM-VLT32 | Модуль сжатия голосовых данных потоков E1/ИКМ-15 |
| MIM-UPI2 MIM-UPI3 MIME-2xUPI3 |
Модули с последовательными универсальными портами УПИ-2/УПИ-3. Поддерживаемые интерфейсы V.35, RS-232, V.11, RS-449/V.36, RS-530, X.21. |
| MIME-UPI3-G703L | Модуль с одним последовательным универсальным портом УПИ-3 и одним портом G.703/E1. Чувствительность приёмника –12 дБ. |
| MIME-2xSHDSLQ | Модуль с двумя портами SHDSL.bis. Скорость передачи данных по одной паре до 12672 кбит/с. |
| MIME-4xFXS | Модуль с 4 портами FXS |
| MIME-4xFXO | Модуль с 4 портами FXO/ТЧ |
| MIME-2xFXS-2xFXO | Модуль с 2 портами FXS и 2 портами FXO/ТЧ |
| MIME-PTT | Модуль с 1 портом для передачи голоса и сигнала Push To Talk |
| MIME-4xPTT | Модуль с 4 портами для передачи голоса и сигнала Push To Talk |
| MIME-4xRS232I | Модуль с четырьмя портами RS-232 с гальванической развязкой |
| MIME-4xRS485I | Модуль с четырьмя портами RS-485 с гальванической развязкой |
| Документация | Программное обеспечение |
Сертификаты |
|---|---|---|
Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru
