SHDSL.bis-модем с портом Ethernet
M-1-МЕГА
Модем М-1-МЕГА предназначен для передачи данных Ethernet и RS-232 по 1, 2 или 4 медным витым парам.
Модели модемов с индексом -Ex разработаны с учётом эксплуатации в сложных температурных условиях (–40...+40 °С), что позволяет использовать их в неотапливаемых помещениях.
М-1-МЕГА — новое поколение DSL-модемов Zelax.

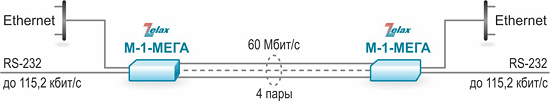

Модем использует технологию SHDSL.bis и позволяет организовать симметричный канал со скоростью до 15 Мбит/с по одной паре, до 30 Мбит/с по двум парам и до 60 Мбит/с по четырём парам.
Зависимость скорости передачи данных от длины и диаметра кабеля (в расчёте на одну пару):
| Максимальная скорость, кбит/с (по одной паре) |
Максимальная длина линии, км, при использовании кабеля типа: |
|||||
|---|---|---|---|---|---|---|
| TПП-0,4 | TПП-0,5 | КСПП-0,9 | КСПП-1,2 | ЗКП-1,2 | МКС-1,2 | |
| 15288 | 0,8 | 1,2 | 2,4 | 2,8 | 3,8 | 4,1 |
| 14080 | 1 | 1,4 | 3,1 | 3,5 | 4,7 | 5,1 |
| 12672 | 1,2 | 1,8 | 3,7 | 4,2 | 5,7 | 6,1 |
| 10240 | 1,8 | 2,2 | 5,6 | 6,3 | 8,6 | 9,2 |
| 8192 | 2,2 | 2,4 | 6,8 | 7,7 | 10,5 | 11,3 |
| 6144 | 2,6 | 3,2 | 8 | 9,1 | 12,4 | 13,3 |
| 5696 | 3 | 3,4 | 9,3 | 10,5 | 14,3 | 15,4 |
| 4096 | 3,6 | 4,2 | 11,2 | 12,6 | 17,2 | 18,5 |
| 3072 | 4 | 5 | 12,4 | 14 | 19,1 | 20,5 |
| 2304 | 4,4 | 5,2 | 13,6 | 15,4 | 21 | 22,6 |
| 2048 | 4,6 | 5,6 | 14,3 | 16,1 | 22 | 23,6 |
| 1536 | 5 | 6,4 | 15,5 | 17,5 | 23,9 | 25,7 |
| 1024 | 5,6 | 7,6 | 17,4 | 19,6 | 26,7 | 28,8 |
| 768 | 6,2 | 8 | 19,2 | 21,7 | 29,6 | 31,9 |
| 512 | 6,6 | 9,6 | 20,5 | 23,1 | 31,5 | 33,9 |
| 256 | 7,2 | 10,6 | 22,4 | 25,2 | 34,4 | 37 |
| 192 | 7,6 | 10,8 | 23,6 | 26,6 | 36,5 | 39,1 |
- симметричная скорость передачи данных до 60 Мбит/с
- удаленное управление в выбранной VLAN
- контроль работы по SNMP и Syslog
- удобный web-интерфейс
- гарантия на модификации -Ex — 18 месяцев
- гарантия на остальные модификации — 5 лет
- интерфейс: 10Base-T/100Base-TX
- поддержка VLAN (802.1Q)
- максимальный размер кадра Ethernet: 1916 байт
- режим работы порта: access и trunk
- качество обслуживания:
- классификация по CoS и DSCP/TOS
- очереди с 2 уровнями приоритетов
- ограничение скорости передачи данных с шагом 64 кбит/с
- количество портов: 1, 2 и 4 (в зависимости от модификации)
- физическая линия: одна ненагруженная витая пара
- кодирование: TC-PAM8, TC-PAM16, TC-PAM32, TC-PAM64 и TC-PAM128
- Annex: A и B (выбирается программно)
- параметры линейного интерфейса согласно ITU G.SHDSL (ITU-T G.991.2, G.994.1)
- IEEE 802.3 EFM
- скорость передачи данных: до 15288 кбит/с по одной паре
- порт используется для управления устройством или передачи данных
- режим работы: асинхронный, DCE
- количество портов: 1
- скорости асинхронного обмена: от 100 бит/с до 115200 бит/с
- количество битов данных: 5, 6, 7, 8
- контроль по четности: none/even/odd
- количество стоп-битов: 1, 2
- управление потоком данных отсутствует
- локальное управление через порт Console
- web-интерфейс
- SSH, telnet
- SNMP (мониторинг)
- Syslog
- управление через VLAN
- возможность удаленного обновления встроенного ПО
- сохранение и загрузка конфигурации
- аварийная светодиодная индикация
- от сетевого адаптера ~220/~9 В
- ~220 В
- =20...72 В
- пластмассовый корпус
- металлический корпус высотой 1U для монтажа в стойку 19"
- без корпуса, для монтажа в конструктив Р-12
- без корпуса, для монтажа в конструктив Р-510
| Код заказа | Описание |
|---|---|
| М-1-МЕГА-xS1E-AC9 | 1 порт Ethernet, 1 порт RS-232, пластмассовый корпус, питание ~220 В |
| М-1-МЕГА-xS1E-DC60 | 1 порт Ethernet, 1 порт RS-232, пластмассовый корпус, питание =20...72 В |
| М-1-МЕГА-хS1E-K-AC9 | 1 порт Ethernet, 1 порт RS-232, для конструктива Р-510 (AC), питание ~9 В |
| М-1-МЕГА-хS1E-K-DC60 | 1 порт Ethernet, 1 порт RS-232, для конструктива Р-510 (DC), питание =20...72 В |
| М-1-МЕГА-xS1E-I-AC9 | 1 порт Ethernet, 1 порт RS-232, для конструктива Р-12, питание ~220 В |
| М-1-МЕГА-хS1E-I-DC60 | 1 порт Ethernet, 1 порт RS-232, для конструктива Р-12, питание =20...72 В |
| М-1-МЕГА-хS1E-T | 1 порт Ethernet, 1 порт RS-232, металлический корпус 19", питание ~220 В |
| Код заказа | Описание |
|---|---|
| М-1-МЕГА-xS1E-AC9-Ex | 1 порт Ethernet, 1 порт RS-232, пластмассовый корпус, питание ~220 В, от -40 до +40 °С |
| М-1-МЕГА-xS1E-DC60-Ex | 1 порт Ethernet, 1 порт RS-232, пластмассовый корпус, питание =20...72 В, от -40 до +40 °С |
| М-1-МЕГА-xS1E-I-AC9-Ex | 1 порт Ethernet, 1 порт RS-232, для конструктива Р-12, питание ~220 В, от -40 до +40 °С |
| М-1-МЕГА-хS1E-I-DC60-Ex | 1 порт Ethernet, 1 порт RS-232, для конструктива Р-12, питание =20...72 В, от -40 до +40 °С |
x — количество портов SHDSL.bis (1, 2 или 4)
— комплектуется сетевым адаптером ~220 В/~9 В
