Инверсный мультиплексор
MM-221

Инверсный мультиплексор Zelax MM-221 Инверсный мультиплексор Zelax MM-221 (задняя панель)

Инверсный мультиплексор предназначен для передачи данных различных интерфейсов по нескольким каналам G.703, E1 и V.35 на скорости до 16 Мбит/с.

Инверсный мультиплексор обеспечивает прозрачную передачу данных Ethernet, E1, V.35 по нескольким каналам G.703, E1 и V.35. При использовании 4 каналов G.703/E1 максимальная пропускная способность составляет 8 Мбит/с, при использовании 8 каналов G.703/E1 — 16 Мбит/с.

Благодаря использованию оригинального алгоритма компенсации задержек инверсный мультиплексор позволяет передавать полный поток E1 или данные V.35 через несколько частичных каналов E1.

Передача данных между сегментами сети Ethernet может осуществляться как через транспортные сети SDH/PDH и радиорелейные линии связи, так и по выделенным линиям связи. В случае выхода из строя одного или нескольких каналов мультиплексор продолжит передачу данных по оставшимся каналам.

Инверсный мультиплексор реализуется на базе мультисервисного коммутатора Speedway установкой дополнительных модулей и соответствующими настройками программного обеспечения.

Основные характеристики оборудования платформы Speedway
Модель Количество
слотов расширения
Количество
портов Ethernet
Количество
слотов SFP
Количество
поддерживаемых
WAN-портов
Количество
портов на
кросс-коннекторе
MM-221RC-UNI 2 1 2 8
MM-222RC-UNI 2 1 4 8
MM-225RC-UNI 1 4 2 4
MM-227RC-UNI 1 3 1 2 4
MM-522RC-UNI 5 1 4 20
MM-525RC-UNI 4 4 2 16
MM-527RC-UNI 4 3 1 2 16

Дополнительную информацию о платформе Speedway можно найти в разделе «Мультисервисная платформа Speedway».

Преимущества
  • передача данных Ethernet по нескольким каналам G.703, E1 и V.35
  • пропускная способность до 16 Мбит/с
  • возможность организации «битовой трубы» V.35 через несколько каналов E1
  • передача одного потока E1 по нескольким потокам
  • работа в режиме моста (bridging)
  • поддержка VLAN
  • встроенный BER-тестер
  • гарантия 5 лет

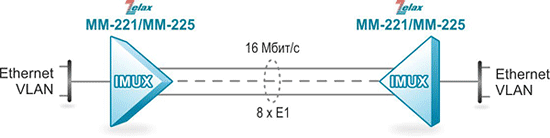

Передача высокоскоростного канала Ethernet через 8 каналов E1

Решение Zelax: Передача высокоскоростного канала Ethernet через 8 каналов E1

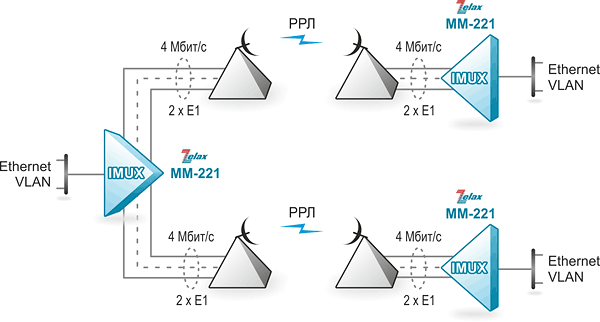

Объединение 3 сетей Ethernet через каналы E1

Решение Zelax: Объединение 3 сетей Ethernet через каналы E1

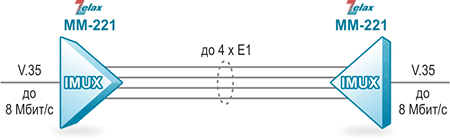

Организация «битовой трубы» V.35 через несколько каналов E1

Решение Zelax: Организация «битовой трубы» V.35 через несколько каналов E1

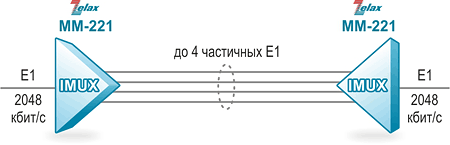

Передача полного потока E1 через несколько частичных

Решение Zelax: Передача полного потока E1 через несколько частичных
Код заказа Описание
MM-221RC-UNI-AC9 1 пластмассовый корпус, питание ~220 В
MM-221RC-UNI-DC60 пластмассовый корпус, питание =20...72 В
MM-221RC-UNI-K-AC9 для конструктива Р-510 (AC), питание ~9 В [на заказ]
MM-221RC-UNI-K-DC60 для конструктива Р-510 (DC), питание =20...72 В [на заказ]
MM-221RC-UNI-I-AC9 1 для конструктива Р-12, питание ~220 В [на заказ]
MM-221RC-UNI-I-DC60 для конструктива Р-12, питание =20...72 В [на заказ]
MM-221RC-UNI 2 металлический корпус 19", 1U, питание ~220 В

1 — комплектуется сетевым адаптером ~220 В/~9 В
2 — ранее MM-221RC-UNI-T

Код заказа Описание
MIM-E1A
MIM-2xE1A
MIM-4xE1A
Модули с одним, двумя и четырьмя портами G.703/E1 и поддержкой CRC-4.
Чувствительность приёмника –43 дБ.
MIM-G703
MIME-2xG703
Модули с одним и двумя портами G.703/E1.
Чувствительность приёмника –43 дБ.
MIME-2xG703L Модуль с двумя портами G.703/E1.
Чувствительность приёмника –12 дБ.
MIME-2xE05-R Модуль с 2 портами ИКМ-15/G.703/E1 с функцией аварийной коммутации.
Чувствительность приёмника –12 дБ.
MIM-VLT32 Модуль сжатия голосовых данных потоков E1/ИКМ-15
MIM-UPI2
MIM-UPI3
MIME-2xUPI3
Модули с последовательными универсальными портами УПИ-2/УПИ-3.
Поддерживаемые интерфейсы V.35, RS-232, V.11, RS-449/V.36, RS-530, X.21.
MIME-UPI3-G703L Модуль с одним последовательным универсальным портом УПИ-3 и одним портом G.703/E1. Чувствительность приёмника –12 дБ.
MIME-2xSHDSLQ Модуль с двумя портами SHDSL.bis.
Скорость передачи данных по одной паре до 12672 кбит/с.
MIME-4xFXS Модуль с 4 портами FXS
MIME-4xFXO Модуль с 4 портами FXO/ТЧ
MIME-2xFXS-2xFXO Модуль с 2 портами FXS и 2 портами FXO/ТЧ
MIME-PTT Модуль с 1 портом для передачи голоса и сигнала Push To Talk
MIME-4xPTT Модуль с 4 портами для передачи голоса и сигнала Push To Talk
MIME-4xRS232I Модуль с четырьмя портами RS-232 с гальванической развязкой
MIME-4xRS485I Модуль с четырьмя портами RS-485 с гальванической развязкой

Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru
