ММ-164 Шлюз TDM через IP с портами STM-1


  • Описание
  • Применение
  • Характеристики
  • Модификации
  • Документация и ПО

Шлюз TDMoP ММ-164 предназначен для агрегации потоков Е1, передаваемых через IP/Ethernet-сеть TDMoP-шлюзами ММ-101 и ММ-116М, в поток STM-1.

ММ-164 — это высокопроизводительный TDMoP-шлюз операторского класса для центрального узла. В качестве ответных устройств применяются шлюзы ММ-101 и ММ-116М.

Шлюзы TDMoP предназначены для организации виртуальной сети TDM на основе имеющейся сети IP/ Ethernet, что позволяет операторам запускать в эксплуатацию услугу телефонии без строительства физической TDM-сети.

Шлюз имеет электрические и оптические интерфейсы, работающие на скорости 100 и 1000 Мбит/с, что обеспечивает оператору гибкость при организации доступа в сетях Metro Ethernet и FTTx.

При включении ММ-164 в кольцо STM-1 возможны выделение/вставка до 63 потоков E1/G.703 и передача их на оконечные узлы через сеть IP/Ethernet.

Семейство TDMoP-шлюзов Zelax — это комплексное решение операторского класса для организации каналов Е1 поверх сетей IP/Ethernet.

Преимущества
  • агрегация до 63 потоков Е1 в поток STM-1;
  • два сменных блока питания с возможностью «горячей замены»;
  • сменные SFP-модули интерфейсов Gigabit Ethernet и STM-1;
  • поддержка QoS;
  • централизованное управление по протоколу SNMP;
  • гарантия 5 лет.

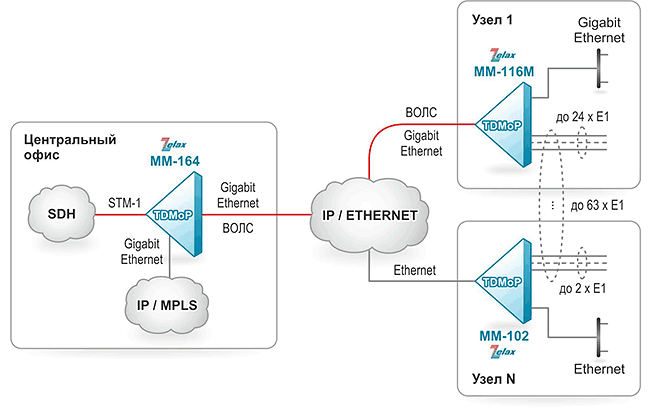

Решение Zelax: Агрегация потоков Е1, передаваемых через IP/Ethernet-сеть TDMoP-шлюзом ММ-116М в поток STM-1
Агрегация потоков Е1, передаваемых через IP/Ethernet-сеть
TDMoP-шлюзом ММ-116М в поток STM-1

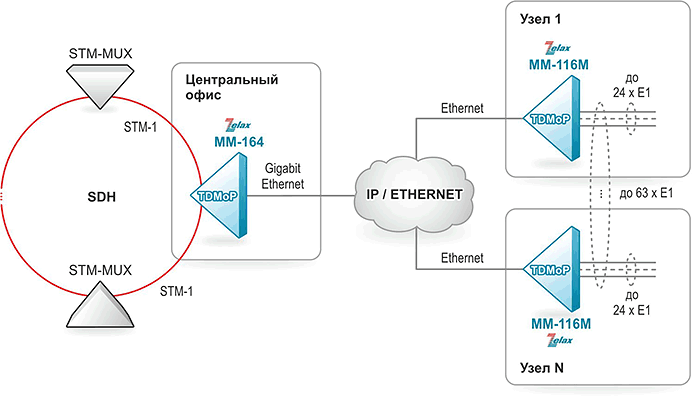

Решение Zelax: Выделение/вставка до 63 потоков Е1/G.703 из кольцевой сети SDH уровня STM-1 и передача их на оконечные узлы через сеть IP/Ethernet
Выделение/вставка до 63 потоков Е1/G.703 из кольцевой сети SDH уровня STM-1
и передача их на оконечные узлы через сеть IP/Ethernet
Порты STM-1:
  • 2 слота для установки SFP-модулей;
  • стандарт G.707;
  • агрегация от 1 до 63 потоков Е1;
  • режим извлечения-вставки потоков Е1.

Порты Gigabit Ethernet:
  • количество портов: 4;
  • 2 «медных» порта RJ-45 и 2 слота для установки SFP-модулей;
  • интерфейс: 10BaseT/100BaseTX или 10BaseT/100BaseTX/1000BaseTX;
  • STP, RSTP, MSTP;
  • VLAN 802.1Q, VLAN 802.1Q-in-Q;
  • IGMP snooping;
  • MVR.

Качество обслуживания (QoS):
  • классификация трафика на основе полей: 802.1p, ToS;
  • ограничения полосы пропускания с шагом 64 кбит/с;
  • количество очередей на каждом порту: 4.

Псевдопроводная эмуляция TDM:
  • задержка передачи: от 2,5 мс;
  • протокол кадровой инкапсуляции: Minimal Header Ethernet;
  • протокол транспортной инкапсуляции: Ethernet/UDP;
  • компенсация вариации транспортной задержки: 0...512 мс;
  • регулируемая длина пакета: 32...1452 байт.
Ethernet over SDH:
  • резервирование 1+1;
  • инкапсуляция: GFP-F, G.7041, VCAT, LCAS, G.7043;
  • пропускная способность от 2 до 126 Мбит/с.

Управление и контроль работы:
  • с внешнего терминала через консольный порт RS-232;
  • удаленно по протоколу Telnet;
  • Web-интерфейс;
  • централизованно по протоколу SNMP;
  • SNMP trap;
  • Syslog;
  • возможность обновления встроенного ПО через консольный порт или при помощи протокола FTP;
  • возможность включения локальных и удалённых шлейфов;
  • журнал системных и аварийных сообщений;
  • ограничение удаленного доступа: по паролю, по списку IP-адресов;
  • зеркалирование портов.

Питание:
  • универсальное питание с резервированием: ~176...264 В, =36...72 В;
  • потребляемая мощность: не более 10 Вт.

Конструктивное исполнение:
  • металлический корпус 19", 1U.
Код заказа Описание
MM-164-2STM1-T-UPR 2 порта STM-1, 4 порта Gigabit Ethernet, универсальное питание
с резервированием: ~220 В, =36...72 В, металлический корпус 19" 1U
[на заказ]
