Шлюз TDM через IP
ММ-116М


Шлюзы TDMoP ММ-116М предназначены для транспортировки цифровых потоков G.703/E1 и высокоскоростной передачи трафика Ethernet по сети с коммутацией пакетов.
Модель | Количество портов | |||
---|---|---|---|---|
E1 | Ethernet | CSFP | Комбо-порт (SFP/RJ45) | |
MM-116М-2E1 | 2 | 2 x 10/100/1000 | 2 | — |
MM-116М-4E1 | 4 | 2 x 10/100/1000 | 2 | — |
MM-116М-8E1 | 8 | 3 x 10/100/1000 | 2 | 1 х 10/100/1000 |
MM-116М-16E1 | 16 | 3 x 10/100/1000 | 2 | 1 х 10/100/1000 |
MM-116М-24E1 | 24 | 3 x 10/100/1000 | 2 | 1 х 10/100/1000 |
Шлюзы TDMoP ММ-116М позволяют отправлять по каналам IP и Ethernet одновременно до 24-х потоков G.703/E1 и организовывать высокоскоростную передачу данных по каналам Ethernet. Современные средства QoS назначают пакетам с TDM-данными различный приоритет, за счет чего доставка потоков проходит прозрачно, сверхнадежно и своевременно.
Шлюзы компании Zelax обрабатывают и неструктурированные, и структурированные потоки G.703/E1. Экономить полосу пропускания можно выбирая канальные интервалы. Также более рационально использовать полосу пропускания позволяет одновременная передача голосовых потоков и данных, при необходимости разделяя полосу пропускания между активными телефонными и Ethernet каналами.
Основное преимущество шлюзов ММ-116М — их способность работать на беспроводных сетях Ethernet. Шлюзы Zelax устойчивы к перебоям сигнала и оснащены особенными механизмами передачи TDM-данных, которые сокращают до минимума дуплексную нагрузку на беспроводной канал и, соответственно, частоту и количество возникающих неполадок.
Специально разработанный алгоритм восстановления несущей частоты дает возможность передавать потоки E1 с независимой синхронизацией для каждого канала, подключенного к шлюзу. Регулируемый объем буфера и полезных данных в пакете, а также реализованная в шлюзах поддержка механизмов качества обслуживания позволяют избежать сбоев при передаче информации по разнородным сетям с коммутацией пакетов.
Шлюзы ММ-116М предоставляют широкие возможности сбора статистики, в том числе статистику по времени задержки передачи потоков Е1 через пакетную сеть и интервальный график работы по календарным дням за 24 часа. Благодаря этой функции легче выявить неисправности и можно настроить шлюзы таким образом, чтобы они работали наиболее эффективно в каждой конкретной сети.
Поддержка шлюзами протокола RSTP позволяет передавать потоки G.703/E1 по различным топологиям: «звезда», «цепочка», «кольцо» с возможностью резервирования.
В шлюзах ММ-116М реализованы функции ограничения скорости передачи на каждом порту Ethernet, разбиения трафика на уровне VLAN, назначения приоритетов 802.1p, каскадирования VLAN (Q-in-Q), что в комплексе дает возможность разграничивать сети заказчика и провайдера.
Более того, в TDMoP-шлюзах производства Zelax имеются интерфейсы Gigabit Ethernet и слоты для подключения CSFP или SFP-модулей, благодаря чему их можно применять на высокоскоростных оптических сетях и в качестве шлюза TDMoP для центрального узла. Шлюзы ММ-116М совместимы со шлюзом ММ-101, что расширяет возможности их применения. Тип оптического волокна и дальность работы определяются установкой необходимого SFP-модуля.
В отличие от технологии VoIP, использование шлюзов TDMoP позволяет защитить инвестиции в имеющееся оборудование TDM, не требует больших вложений во внедрение и эксплуатацию, а также дает возможность предоставлять новые перспективные сервисы.
- прозрачная передача потоков G.703/E1 через IP/Ethernet-сети
- передача выбранных пользователем канальных интервалов
- определение голосовой активности (VAD)
- оптимизирован для работы в беспроводных сетях
- независимая адаптивная синхронизация портов E1
- минимальная вносимая задержка
- широкая функциональность встроенного коммутатора Ethernet
- механизмы качества обслуживания (DiffServ/802.1p)
- управление по SNMP, Telnet, Web или через управляющий порт
- гарантия 5 лет

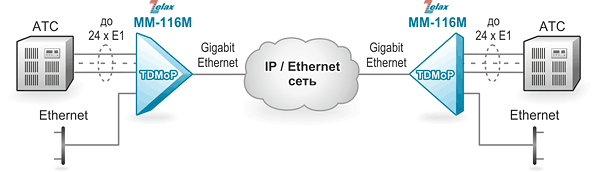

Передача потоков Е1 через IP/Ethernet-сеть

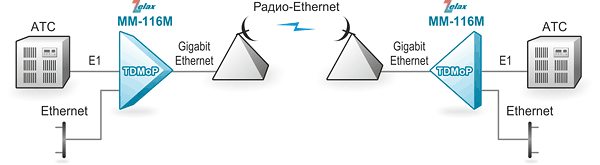

Передача потока E1 и пользовательских данных по радио-Ethernet

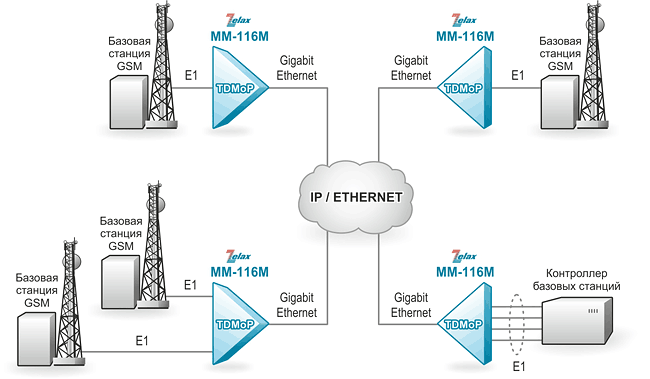

Подключение базовых станций по опорной сети с коммутацией пакетов

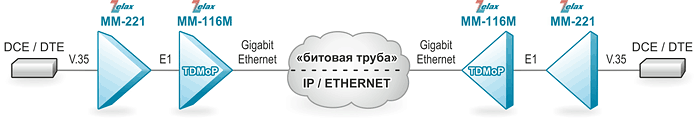

Организация «битовой трубы» через сеть IP/Ethernet

Подключение удалённых офисов к IP/Ethernet-сети
по волоконно-оптическим линиям связи
и объединение трафика в центральном узле

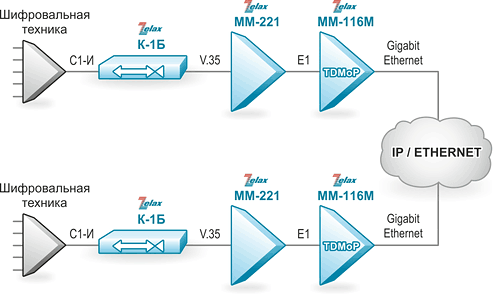

Передача данных интерфейса С-1И через IP/Ethernet

Шлюз ММ-116М агрегирует два потока Е1,
передаваемых шлюзами ММ-101 через IP/Ethernet-сеть

- количество портов: 2, 4, 8, 16 и 24 (в зависимости от модификации)
- цикловая структура: произвольная
- линейное кодирование: HDB3 и AMI
- чувствительность приёмника: –6 дБ
- синхронизация: адаптивная или от принимаемого сигнала
- количество портов: 2 и 4 (в зависимости от модификации)
- 2 слота для установки CSFP или SFP-модулей
- интерфейс: 10Base-T/100Base-TX/1000Base-T
- VLAN 802.1Q, VLAN 802.1Q-in-Q
- качество обслуживания (QoS/CoS): в соответствии с 802.1p или DiffServ
- RSTP
- IGMP snooping
- MVR
- LLDP
- поддержка протоколов TDMoP, SAToP (RFC 4553), CESoPSN (RFC 5056)
- задержка передачи: от 2,5 мс
- протокол кадровой инкапсуляции: Minimal Header Ethernet
- протокол транспортной инкапсуляции: UDP
- компенсация вариации транспортной задержки: 0...2000 мс
- устойчивость к пропаданию сигнала в беспроводной сети: до 7000 мс
- регулируемое время пакетизации: 0,5...31,5 мс с шагом 0,5 мс
- маркировка пакетов: 802.1Q, 802.1p, Diffserv
- с внешнего терминала через консольный порт RS-232;
- с внешнего терминала через порт USB
- удалённо по протоколам Telnet и SSH
- удалённо через Web-интерфейс
- Radius, Tacacs+
- терминальный сервер RS-232
- зеркалирование портов Ethernet
- NTP
- централизованно по протоколу SNMP
- поддержка SMTP с возможностью отправки сообщений на пять SMTP-серверов
- возможность изменения TCP-порта, имени пользователя и пароля при отправке сообщений на SMTP-сервер
- поддержка Syslog с возможностью отправки сообщений на пять syslog-серверов
- возможность отключения доступа по протоколам HTTP, Telnet, SNMP, FTP
- два уровня доступа пользователей к устройству (администрирование/мониторинг)
- отправка журнала работы и статистики работы за сутки на SMTP-сервер
- опция отправки SNMP-trap на SMTP-сервер
- возможность обновления встроенного ПО при помощи протокола FTP
- возможность включения локальных и удалённых шлейфов
- журнал системных и аварийных сообщений
- ограничение удаленного доступа: по паролю, по списку IP-адресов
- универсальное питание с резервированием: ~220 В, =36...72 В
- металлический корпус высотой 1U, возможна установка в стойку 19"
Код заказа | Описание |
---|---|
MM-116М-2E1-T-UPR | 2 порта E1, 2 порта 10/100/1000 Мбит/с, 2 разъема для установки CSFP или SFP-модулей, универсальное питание с резервированием: ~220 В, =36...72 В, в стойку 19" |
MM-116М-4E1-T-UPR | 4 порта E1, 2 порта 10/100/1000 Мбит/с, 2 разъема для установки CSFP или SFP-модулей, универсальное питание с резервированием: ~220 В, =36...72 В, в стойку 19" |
MM-116М-8E1-T-UPR | 8 портов E1, 3 порта 10/100/1000 Мбит/с, 1 комбо-порт 1 Гбит/с (SFP/RJ45), 2 разъема для установки CSFP или SFP-модулей, универсальное питание с резервированием: ~220 В, =36...72 В, в стойку 19" |
MM-116М-16E1-T-UPR | 16 портов E1, 3 порта 10/100/1000 Мбит/с, 1 комбо-порт 1 Гбит/с (SFP/RJ45), 2 разъема для установки CSFP или SFP-модулей, универсальное питание с резервированием: ~220 В, =36...72 В, в стойку 19" |
MM-116М-24E1-T-UPR | 24 порта E1, 3 порта 10/100/1000 Мбит/с, 1 комбо-порт 1 Гбит/с (SFP/RJ45), 2 разъема для установки CSFP или SFP-модулей, универсальное питание с резервированием: ~220 В, =36...72 В, в стойку 19" |
Документация | Программное обеспечение |
Сертификаты |
---|---|---|
