Аппаратура ВЧ связи
К-ЛЭП

Аппаратура ВЧ связи Zelax К-ЛЭП

Аппаратура предназначена для организации цифрового канала ВЧ связи. При этом предусмотрена возможность перехода в аналоговый режим работы. В состав комплекса К-ЛЭП входят блоки модема М-АСП-ПГ-ЛЭП, мультиплексора ГМ-2-СП и высокочастотного блока ВЧБ.

Комплекс К-ЛЭП в стандартной комплектации позволяет организовать до 4-х телефонных каналов (FXS/FXO/ТЧ), 6 каналов ТМ/ММО (RS-232) и канал Ethernet.

Целевая модель организации каналов передачи телеметрической информации требует, чтобы между узлами связи было два канала — основной и резервный, организованные по разным средам передачи данных и, желательно, оба цифровые. Замена существующих систем ВЧ связи с помощью оборудования Zelax — эффективное и экономически выгодное решение для организации цифрового канала по высоковольтным линиям электропередач.

Высоковольтные линии электропередач (ВЛ) в течение многих лет используются в энергосистемах МРСК для передачи информации на высоких частотах (ВЧ). ВЧ связь остается одной из самых надёжных видов связи, используемых для управления объектами электроэнергетических систем. ВЧ связь экономически выгодна при передаче малых объемов информации на большие расстояния. Немаловажную роль играет и тот факт, что ВЛ, а также организуемые по ним каналы связи принадлежат энергосистемам.

Технические преимущества применения комплекса К-ЛЭП:

  • адаптация линейной скорости к соотношению сигнал/шум в линии
  • гибкое распределение пропускной способности между пользовательскими каналами в зависимости от назначенных приоритетов
  • возможность работы на сближенных (смежных) частотах передачи и приёма
  • поддержка передачи данных ТМ и ММО со скоростью до 9,6 кбит/с в надтональном диапазоне канала ТЧ с сохранением передачи речевого сигнала
  • преобразование 2-х проводного FXS в 4-хпроводный ТЧ
  • поддержка сигнализации АДАСЭ
  • отсутствие влияния на системы релейной защиты и противоаварийной автоматики
  • наличие эхокомпенсатора и эхозаградителя
  • встроенный тестер качества цифрового канала по Рекомендации G.821

Наличие аналогового режима позволяет сохранить голосовую связь даже в случаях существенного ухудшения помеховой обстановки. Например, при обледенении ЛЭП. Аналоговый режим работы комплекса необходим также в случаях, когда существующее оборудование ВЧ-обработки не позволяет организовать передачу данных (по причине износа и/или не проведения регламентных работ). В аналоговом режиме обеспечивается возможность работы модемов ТМ. Переход между аналоговым и цифровым режимами может быть осуществлен по мере необходимости из меню без переустановки ПО.

ВЧ связь, модернизированная с помощью аппаратуры К-ЛЭП, особенно выгодна на малоканальных системах, где организация ВОЛС или РРЛ экономически нецелесообразна из-за небольшого количества передаваемой информации. Использование аппаратуры К-ЛЭП также оправдано на протяженных линиях электропередач, где построение нового канала связи оказывается слишком дорогостоящим мероприятием.

Каналы телемеханики аппаратуры К-ЛЭП позволяют использовать его и со старыми, и с новыми системами телеметрии. Таким образом, ВЧ связь может быть цифровизована заблаговременно, до появления новых систем телеметрии.

Аппаратуры К-ЛЭП позволяет снизить эксплуатационные расходы за счет возможности удалённой конфигурации и диагностики аппаратуры, что, помимо всего прочего, позволяет увеличить число необслуживаемых либо малообслуживаемых подстанций.

Преимущества
  • снижение капиталовложений при построении цифровых каналов связи
  • увеличение количества пользовательских интерфейсов
  • улучшение качества передаваемых данных
  • назначение пользователем ТФ портов (ТЧ/FXS/FXO) в любой комбинации
  • простое обслуживание и эксплуатация
  • подключение современного оборудования телеметрии и телемеханики
  • совместимость с существующим оборудованием ТМ и ММО
  • помощь специалистов Zelax при установке и настройке К-ЛЭП
  • гарантия 5 лет

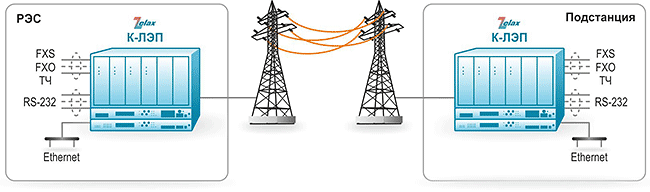

Замена существующих систем ВЧ связи

Решение Zelax: Замена существующих систем ВЧ связи

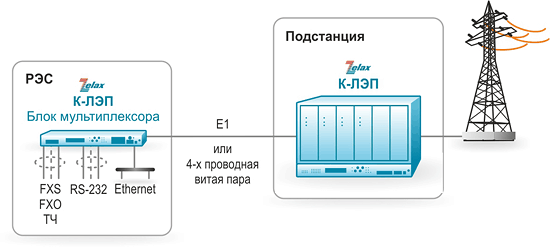

Вариант применения К-ЛЭП с разнесением ВЧ и НЧ частей

Решение Zelax: Вариант применения К-ЛЭП с разнесением ВЧ и НЧ частей

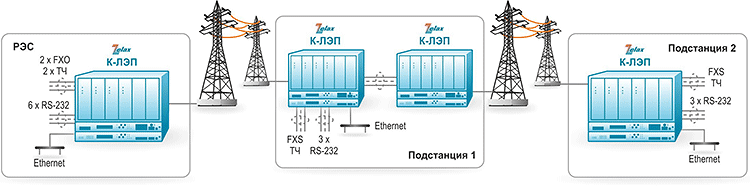

Применение К-ЛЭП в схеме «цепочка» с транзитом каналов

Решение Zelax: Применение К-ЛЭП в схеме «цепочка» с транзитом каналов

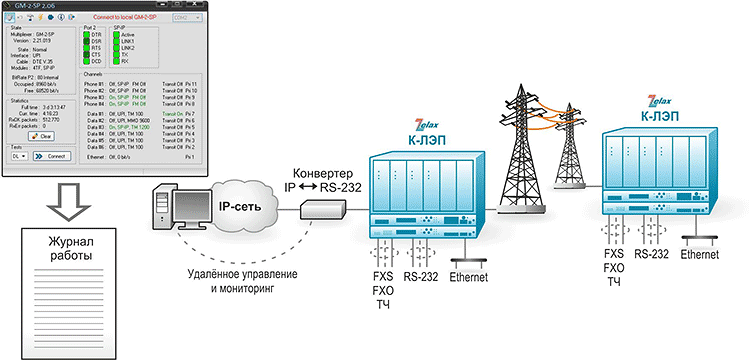

Управление и мониторинг комплекса К-ЛЭП

Решение Zelax: Управление и мониторинг комплекса К-ЛЭП

Включение дополнительного блока мультиплексора
для увеличения количества портов
ТФ каналов до 8 и каналов ТМ (ММО) до 12

Решение Zelax: Включение дополнительного блока мультиплексора для увеличения количества портов ТФ каналов до 8 и каналов ТМ (ММО) до 12
ВЧ интерфейс
  • диапазон рабочих частот ВЧ канала: 24...1000 кГц
  • номинальная полоса частот ВЧ канала по передаче и приему: 4, 8, 12 кГц (модификация К-ЛЭП-1, К-ЛЭП-2, К-ЛЭП соответственно)
  • под заказ возможно изготовление модификации с полосой частот ВЧ канала 16 кГц и скоростью мультиплексного канала 108 кбит/с
  • номинальные полосы частот передачи и приема: устанавливаются с шагом 1 кГц
  • работа как на разнесённых, так и на сближенных (смежных) частотах передачи и приёма
  • тип модуляции: многомерная амплитудно-фазовая модуляция (цифровой режим), амплитудная модуляция с одной боковой полосой и подавленной несущей (аналоговый режим)
  • максимальная выходная мощность (пиковая мощность огибающей): 80 Вт
  • чувствительность приемника: не более –20 дБм
Режим работы
  • цифровой: временное разделение каналов (ВРК) с амплитудно-фазовой модуляцией
  • аналоговый: частотное разделение каналов (ЧРК) с однополосной амплитудной модуляцией
Мультиплексный канал
  • скорость передачи (цифровой режим):
    • К-ЛЭП-1: 5.6, 11.2, 14.4, 17.6, 20.8 или 25.6 кбит/с
    • К-ЛЭП-2: 12, 24, 28.8, 33.6, 40.8 или 51.2 кбит/с
    • К-ЛЭП: 16, 32, 48, 64 или 80 кбит/с
  • скорость передачи (аналоговый режим):
    • К-ЛЭП-1: 128 кбит/с
    • К-ЛЭП-2: 256 кбит/с (2 канала ТЧ) и 384 кбит/с (3 канала ТЧ)
    • К-ЛЭП: 384 кбит/с (3 канала ТЧ) и 512 кбит/с (4 канала ТЧ)
  • адаптивное изменение скорости мультиплексного канала в зависимости от соотношения сигнал/помеха
НЧ интерфейсы
  • порты ТМ/ММО:
    • количество портов: 6
    • режим работы ТМ или ММО выбирается программно для каждого порта
    • интерфейс RS-232
    • скорости передачи в режиме ТМ: 100, 200, 300, 600, 1200 и 9600 бит/с (цифровой режим) и 100, 200, 300, 600, 1200 и 2400 бит/с (аналоговый режим)
    • скорости передачи в режиме ММО: 2400, 4800, 9600 и 19200 бит/с (цифровой режим) и 1200, 2400, 4800, 7200 и 9600 бит/с (аналоговый режим)
  • порты FXS/FXO (на дополнительном модуле):
    • количество портов: 4
    • способ набора номера: импульсный и тональный
    • встроенный эхокомпенсатор
    • поддержка режима FXS-FXS с возможностью генерации сигналов «КПВ» и «Занято»
    • длина абонентского шлейфа: свыше 3 км по ТПП-0,5
  • порты ТЧ (на дополнительном модуле):
    • количество портов: 4
    • тип портов: четырёхпроводный
    • поддержка двухчастотной сигнализации 1200/1600 Гц
    • возможно подключение к аппаратуре АДАСЭ
    • поддержка режима «прозрачной» передачи сигналов модема ТМ надтонального диапазона с сохранением речевого канала
    • допустимые уровни входных сигналов –16...+5 дБ
    • допустимые уровни выходных сигналов –13...+7 дБ
  • порт Ethernet (на дополнительном модуле):
    • интерфейс: 10Base-T/100Base-TX
    • поддержка VLAN
    • работа в режиме моста (bridge)
Дополнительные модули
  • МПГ-Е1 — модуль для разноса блоков модема и мультиплексора по 4-х проводной витой паре и потоку Е1
  • МПГ-МБЕ100 — модуль с портом Ethernet 10/100Base-TX, VLAN.
  • СП-IP — модуль с двумя портами Ethernet 10/100Base-TX для передачи телефонии и данных без выделения в узлах переприёма, а также для объединения мультиплексоров ГМ-2-СП с целью увеличения количества доступных портов ТФ и ТМ (ММО)
  • СП-4хVU — модуль с четырьмя универсальными телефонными портами FXS, FXO или ТЧ
Управление и контроль работы
  • с передней панели при помощи ЖКИ и клавиатуры
  • с персонального компьютера через порт RS-232
  • с удалённого полукомплекта
  • возможность обновления встроенного ПО
  • встроенный ES-тестер по рек. МСЭ-Т G.821
  • светодиодная аварийная индикация
  • вывод аварийной сигнализации на «сухие контакты»
  • журнал событий
Питание
  • универсальное питание с резервированием: ~230 В, =48 В
Конструктивное исполнение
  • два металлических корпуса высотой 1U и один металлический корпус высотой 4U для монтажа в стойку 19"
Код заказа Описание
К-ЛЭП-1 4 кГц, 25.6 кбит/с, 6 портов ТМ/ММО или Ethernet,
универсальное питание с резервированием: ~230 В, =48 В
К-ЛЭП-2 тракт 8 кГц, 51.2 кбит/с, 6 портов ТМ/ММО или Ethernet,
универсальное питание с резервированием: ~230 В, =48 В
К-ЛЭП тракт 12 кГц, 80 кбит/с, 6 портов ТМ/ММО или Ethernet,
универсальное питание с резервированием: ~230 В, =48 В

— каждая модификация может быть поставлена либо с 6 портами ТМ/ММО и возможностью установки дополнительных модулей (E1, FXS/FXO/ТЧ, Ethernet) либо только с портом Ethernet

Код заказа Описание
ВЧБ высокочастотный блок, выходная мощность 40 Вт
ВЧБ-Д высокочастотный блок дополнительный, для увеличения мощности блока ВЧБ до 80 Вт
Дополнительные модули
Модуль Описание
МПГ-Е1 модуль с портом E1
МПГ-МБЕ100 модуль с портом Ethernet 10/100Base-TX, VLAN
СП-IP модуль с двумя портами Ethernet 10/100Base-TX для передачи телефонии и данных без выделения в узлах переприёма
СП-4хVU модуль с четырьмя универсальными телефонными портами. Выбор режима работы каждого порта — FXS, FXO или ТЧ — осуществляется пользователем

Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru
