ГM-2-СП Гибкий субпервичный мультиплексор


  • Описание
  • Применение
  • Характеристики
  • Модификации
  • Документация и ПО

Мультиплексор предназначен для передачи телефонных сигналов, сигналов телемеханики, асинхронного потока данных RS-232 и данных Ethernet через низкоскоростной синхронный канал или один/два канальный интервал потока Е1.

Мультиплексор обеспечивает одновременную передачу данных 11 пользовательских интерфейсов:
  • 4 телефонных канала или четырёхпроводных канала ТЧ;
  • 6 каналов сигналов телемеханики и асинхронной передачи данных;
  • 1 канал Ethernet,
через низкоскоростной синхронный канал со скоростью до 80 кбит/с или один/два канальный интервал потока Е1.

Мультиплексор поддерживает работу как в цифровом так и в аналоговом режиме.

Небольшой служебный трафик, минимальная сквозная задержка и гибкое распределение пропускной способности вместе с компрессией речи обеспечивают высокое качество услуг при максимальном использовании имеющейся пропускной способности. Кроме того, мультиплексор в соответствии с информацией, получаемой от модема М-АСП-ПГ-ЛЭП или другого оборудования, обеспечивает адаптацию по скорости передачи суммарного потока в зависимости от соотношения сигнал/помеха в линии связи с реализацией выбранных пользователем приоритетов по каналам различного назначения (телефон, ТМ, ММО, Ethernet).

Мультиплексор ГМ-2-СП совместно с модемом М-АСП-ПГ-ЛЭП, образует комплекс К-ЛЭП для передачи в цифровой форме речевых сигналов, передачи данных, сигналов телемеханики и межмашинного обмена в ведомственных сетях. Мультиплексор также может использоваться совместно с другими устройствами передачи данных по каналам связи.

Преимущества
  • эффективное использование пропускной способности низкоскоростного канала с возможностью динамической адаптации скорости к качеству канала;
  • сжатие голосовых каналов при сохранении качества голоса и прозрачной передачи сигнализации АДАСЭ;
  • гарантия 5 лет.

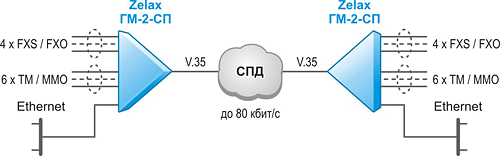

Решение Zelax: Организация до 4-х телефонных каналов и передача данных ТМ / ММО (RS-232) и Ethernet через низкоскоростной канал связи с интерфейсом V.35
Организация до 4-х телефонных каналов и передача данных
ТМ / ММО (RS-232) и Ethernet через низкоскоростной канал связи
с интерфейсом V.35

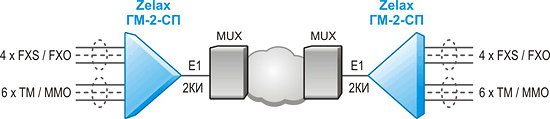

Решение Zelax: Организация до 4-х телефонных каналов и передача данных ТМ / ММО (RS-232) и Ethernet через 2 канальных интервала потока E1
Организация до 4-х телефонных каналов и передача данных
ТМ / ММО (RS-232) через 2 канальных интервала потока E1
Линейный порт УПИ-2:
  • поддерживаемые типы интерфейсов: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11);
  • выбор типа интерфейса осуществляется подключением соответствующего кабеля;
  • режим работы: синхронный, DTE;
  • скорость передачи (цифровой режим):
    • ГМ-2-СП-А-1 — 5.6, 11.2, 14.4, 17.6, 20.8 или 25.6 кбит/с;
    • ГМ-2-СП-А-2 — 12, 24, 28.8, 33.6, 40.8 и 51.2 кбит/с;
    • ГМ-2-СП-А-3 — 16, 32, 48, 64 и 80 кбит/с.
  • скорость передачи (аналоговый режим):
    • ГМ-2-СП-1 — 128 кбит/с;
    • ГМ-2-СП-2 — 256 кбит/с (2 канала ТЧ) и 384 кбит/с (3 канала ТЧ);
    • ГМ-2-СП — 384 кбит/с (3 канала ТЧ) и 512 кбит/с (4 канала ТЧ).

Линейный порт E1 (на дополнительном модуле):
  • интерфейс: G.703 2048 кбит/с, ГОСТ 27767-88;
  • цикловая структура: G.704;
  • линейное кодирование: HDB3;
  • чувствительность приемника: –43 дБ.

Порты ТМ/ММО:
  • количество портов: 6;
  • режим работы ТМ или ММО выбирается программно для каждого порта;
  • интерфейс RS-232;
  • скорости передачи в режиме ТМ: 100, 200, 300, 600, 1200 и 9600 бит/с;
  • скорости передачи в режиме ММО: 2400, 4800, 9600 и 19200 Бод.

Порты FXS/FXO (на дополнительном модуле):
  • количество портов: 4;
  • способ набора номера: импульсный и тональный;
  • встроенный эхокомпенсатор;
  • поддержка режима FXS-FXS с возможностью генерации сигналов «КПВ» и «Занято»;
  • длина абонентского шлейфа: свыше 3 км по ТПП-0,5.
Порты ТЧ (на дополнительном модуле):
  • количество портов: 4;
  • тип портов: четырёхпроводный;
  • поддержка двухчастотной сигнализации 1200/1600 Гц;
  • возможно подключение к аппаратуре АДАСЭ;
  • поддержка режима «прозрачной» передачи сигналов модема ТМ надтонального диапазона с сохранением речевого канала;
  • допустимые уровни входных сигналов –16...+5 дБ;
  • допустимые уровни выходных сигналов –13...+7 дБ.

Порт Ethernet (на дополнительном модуле):
  • интерфейс: 10Base-T/100Base-TX;
  • поддержка VLAN;
  • работа в режиме моста (bridge).

Дополнительные модули:
  • МПГ-Е1 — модуль с портом Е1;
  • МПГ-МБЕ100 — модуль с портом Ethernet 10/100Base-TX, VLAN.
  • СП-IP — модуль с двумя портами Ethernet 10/100Base-TX для передачи телефонии и данных по IP-сети;
  • СП-4хVU — модуль с четырьмя универсальными телефонными портами FXS, FXO или ТЧ.

Управление и контроль работы:
  • с передней панели при помощи ЖКИ и клавиатуры;
  • с персонального компьютера через порт RS-232;
  • с удалённого мультиплексора ГМ-2-СП;
  • возможность обновления встроенного ПО;
  • возможность включения локальных и удаленных шлейфов;
  • светодиодная аварийная индикация;
  • журнал событий.

Питание:
  • универсальное питание ~220 В, =20...72 В.

Конструктивное исполнение:
  • металлический корпус высотой 1U для монтажа в стойку 19".
Код заказа Описание
ГМ-2-СП-А-3 80 кбит/с, порт УПИ-2, 6 портов ТМ/ММО, аналоговый и цифровой режим, универсальное питание: ~220 В, =20...72 В
ГМ-2-СП-А-2 50,4 кбит/с, порт УПИ-2, 6 портов ТМ/ММО, аналоговый и цифровой режим, универсальное питание: ~220 В, =20...72 В
ГМ-2-СП-А-1 24 кбит/с, порт УПИ-2, 6 портов ТМ/ММО, аналоговый и цифровой режим, универсальное питание: ~220 В, =20...72 В


Дополнительные модули для мультиплексора ГМ-2-СП
Модуль Описание
МПГ-Е1 модуль с портом E1
МПГ-МБЕ100 модуль с портом Ethernet 10/100Base-TX, VLAN
СП-IP модуль с двумя портами Ethernet 10/100Base-TX для передачи телефонии и данных без выделения в узлах переприёма
СП-4хVU модуль с четырьмя универсальными телефонными портами. Выбор режима работы каждого порта — FXS, FXO или ТЧ — осуществляется пользователем

Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru
