Модем для систем ВЧ связи
М-АСП-ПГ-ЛЭП

Модем для систем ВЧ связи Zelax М-АСП-ПГ-ЛЭП

Модем предназначен для организации цифрового и аналогового канала передачи данных через аналоговые системы ВЧ связи по ЛЭП.

Модем обеспечивает передачу данных от цифровых интерфейсов V.35, E1 и Ethernet по групповым трактам одно-, двух-, трех- и более канальных систем ВЧ связи, занимая полосу частот шириной 4, 8 и 12 кГц соответственно. При использовании модема в трактах 6 и 12-канальных АСП в незанятой модемом части рабочей полосы частот АСП сохраняется возможность стандартной загрузки каналами ТЧ.

Модем обеспечивает организацию дуплексного симметричного синхронного канала с максимальной скоростью передачи 80 кбит/с.

В модеме предусмотрена возможность включения адаптивного изменения скорости передачи в зависимости от помеховой обстановки в канале связи.

Модем М-АСП-ПГ-ЛЭП совместно с мультиплексором ГМ-2-СП, образует комплекс К-ЛЭП для передачи в цифровой форме речевых сигналов, передачи данных, сигналов телемеханики и межмашинного обмена в ведомственных сетях.

Преимущества
  • динамическая адаптация скорости передачи к качеству линии
  • модульная конструкция
  • организация в минимальные сроки цифрового канала через существующую систему ВЧ связи при низких затратах
  • гарантия 5 лет

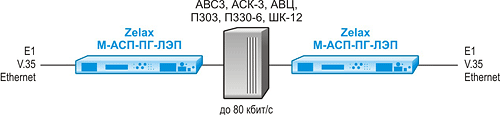

Передача цифровых данных интерфесов E1, V.35 или Ethernet
через существующие системы ВЧ связи

Решение Zelax: Передача цифровых данных интерфесов E1, V.35 или Ethernet через существующие системы ВЧ связи
Совместимость
  • типы совместимых систем: ВЧБ, АСК-1, АВС1, АСК-3, АВС3, АВЦ, П-303, П-330-6, ЕТ61-ЕТ-66, П300-1, СПИ-122 и СПИ-244
  • возможна работа с 6-ти и 12-ти канальными системами ВЧБ
Линейный порт
  • скорость передачи (цифровой режим):
    • М-АСП-ПГ-ЛЭП-А-1 — 9.6, 14.4, 16.8, 19.2 или 24 кбит/с
    • М-АСП-ПГ-ЛЭП-А-2 — 12, 24, 28.8, 33.6, 38.4 или 50.4 кбит/с
    • М-АСП-ПГ-ЛЭП-А-3 — 16, 32, 48, 64 или 80 кбит/с
  • скорость передачи (аналоговый режим):
    • М-АСП-ПГ-ЛЭП-А-1 — 128 кбит/с
    • М-АСП-ПГ-ЛЭП-А-2 — 256 или 384 кбит/с
    • М-АСП-ПГ-ЛЭП-А-3 — 384 или 512 кбит/с
  • адаптивное изменение скорости мультиплексного канала в зависимости от соотношения сигнал/помеха
  • занимаемая полоса частот: 4, 8 или 12 кГц
  • перекрываемый диапазон уровней передачи: от –56 до –6 дБн
  • перекрываемый диапазон уровней приёма: от –50 до –10 дБн
Порт УПИ-2
  • поддерживаемые типы интерфейсов: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11)
  • выбор типа интерфейса осуществляется подключением соответствующего кабеля
  • режим работы: синхронный, DCE
Порт Ethernet (на дополнительном модуле)
  • интерфейс: 10Base-T/100Base-TX
  • поддержка VLAN
  • работа в режиме моста (bridge)
Порт E1 (на дополнительном модуле)
  • интерфейс: G.703 2048 кбит/с, ГОСТ 27767-88
  • цикловая структура: G.704
  • линейное кодирование: HDB3
  • чувствительность приемника: –43 дБ
Дополнительные модули
  • МПГ-Е1 — модуль с портом Е1
  • МПГ-МБЕ100 — модуль с портом Ethernet 10/100Base-TX, VLAN
Управление и контроль работы
  • с передней панели при помощи ЖКИ и клавиатуры
  • с персонального компьютера через порт RS-232
  • с удалённого модема М-АСП-ПГ-ЛЭП
  • возможность обновления встроенного ПО
  • встроенный ES-тестер по рек. МСЭ-Т G.821
  • возможность включения локальных и удаленных шлейфов
  • светодиодная аварийная индикация
  • вывод аварийной сигнализации на «сухие контакты»
  • журнал событий
Питание
  • универсальное питание: ~220 В, =20...72 В
Конструктивное исполнение
  • металлический корпус высотой 1U для монтажа в стойку 19"
Код заказа Описание
M-АСП-ПГ ver.ЛЭП тракт 12 кГц, 80 кбит/с, номинальные значения входного и выходного сопротивлений 150 Ом, универсальное питание ~220 В, =20...72 В,
для систем ВЧБ, АСК-3, П303ОБ (верхние 3 канала) и П330-6 (верхние 3 канала) и ШК-12 (предгруппа 12...24 кГц), цифровой режим
M-АСП-ПГ ver.ЛЭП-75 тракт 12 кГц, 80 кбит/с, номинальные значения входного и выходного сопротивлений 75 Ом, универсальное питание ~220 В, =20...72 В,
для систем ВЧБ, АВС3, цифровой режим
M-АСП-ПГ ver.ЛЭП-1 тракт 4 кГц, 25.6 кбит/с, номинальные значения входного и выходного сопротивлений 150 Ом, универсальное питание ~220 В, =20...72 В,
для систем ВЧБ, АСК-1, ЕТ61-ЕТ66, СПИ, цифровой режим
M-АСП-ПГ ver.ЛЭП-75-1 тракт 4 кГц, 25.6 кбит/с, номинальные значения входного и выходного сопротивлений 75 Ом, универсальное питание ~220 В, =20...72 В,
для систем ВЧБ, АВС1, цифровой режим
M-АСП-ПГ ver.ЛЭП-А-75-1 тракт 4 кГц, 25.6 кбит/с, номинальные значения входного и выходного сопротивлений 75 Ом, универсальное питание ~220 В, =20...72 В,
цифровой и аналоговый режим
M-АСП-ПГ ver.ЛЭП-А-75-2 тракт 8 кГц, 51.2 кбит/с, номинальные значения входного и выходного сопротивлений 75 Ом, универсальное питание ~220 В, =20...72 В,
цифровой и аналоговый режим
M-АСП-ПГ ver.ЛЭП-А-75-3 тракт 12 кГц, 80 кбит/с, номинальные значения входного и выходного сопротивлений 75 Ом, универсальное питание ~220 В, =20...72 В,
цифровой и аналоговый режим
Дополнительные модули для модема M-АСП-ПГ ver.ЛЭП
Модуль Описание
МПГ-Е1 модуль с портом E1
МПГ-МБЕ100 модуль с портом Ethernet 10/100Base-TX, VLAN

Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru
