Устройства защиты телекоммуникационного оборудования
УЗ-х-М

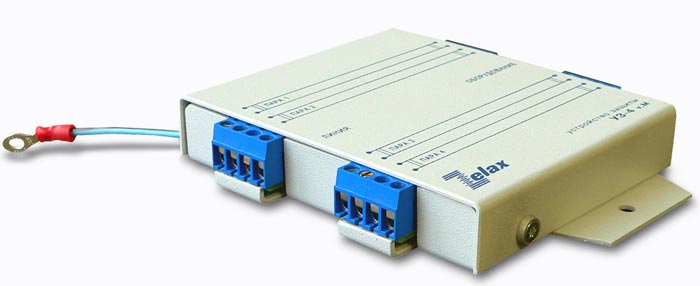

Устройства защиты телекоммуникационного оборудования Zelax УЗ-4-М

Устройства защиты УЗ-х-М предназначены для защиты телекоммуникационного и абонентского оборудования от повреждения высоковольтными импульсами напряжения, возникающими в физической линии связи под воздействием ударов молнии, и от протекания больших токов при возникновении аварийного электрического контакта проводов линии связи с проводами силовых линий электропередач.

Устройства Zelax УЗ-х-М (грозозащита сетей) предназначены для защиты телекоммуникационного оборудования от повреждения опасными электрическими воздействиями, например, высоковольтными импульсами напряжения, возникающими в физической линии связи под воздействием ударов молнии.

Устройства Zelax УЗ-х-М обеспечивают также защиту оборудования от протекания больших токов при возникновении аварийного электрического контакта проводов линии связи с проводами силовых линий электропередач.

Устройства защиты Zelax УЗ-х-М — это:

  • защита одной, двух или сразу четырех портов телекоммуникационного оборудования
  • многоступенчатая схема защиты, высокое быстродействие (грозозащита сетей тем эффективнее, чем выше скорость реакции на перенапряжение в линии)
  • отсутствие влияния на передаваемый (полезный) сигнал
  • дополнительная защита от статического электричества
  • долговечность — элементы защиты не деградируют со временем
  • надежность — используются качественные комплектующие, в том числе — самовосстанавливающиеся предохранители

В схеме защиты УЗ-х-М используются:

  • самовосстанавливающиеся предохранители — ограничивают ток, протекающий в линии
  • газонаполненные разрядники — защищают от импульсов высокого напряжения и больших токов
  • быстродействующие тиристоры — защищают от кратковременных (менее 50 мкс) импульсов большого напряжения и тока

Устройства защиты УЗ-х-М выпускаются в двух модификациях:

  • УЗ-х-12-М — защита линий G.703/E1 и DSL (защита портов модемов, мультиплексоров и т.п.)
  • УЗ-х-200-М — защита телефонных линий (защита телефонов, защита портов АТС)

Устройство защиты устанавливается в разрыв линии связи, при этом его обязательно нужно подключать к специальному грозозащитному заземлению.

Преимущества
  • защита одной, двух или четырёх двухпроводных линий
  • быстрое время реакции на перенапряжение в линии
  • малая ёмкостная нагрузка на линию
  • малое ослабление полезного сигнала
  • самовосстанавливающиеся предохранители
  • гарантия 1 год

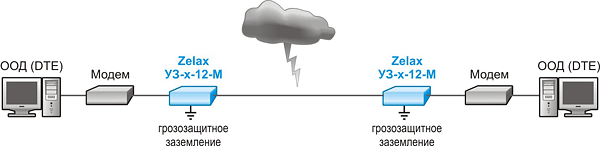

Защита оборудования (грозозащита сетей) на линиях G.703/E1 и DSL
(защита портов модемов, мультиплексоров и т.п.)

Защита оборудования (грозозащита сетей) на линиях G.703/E1 и DSL (защита портов модемов, мультиплексоров и т.п.). Решение Zelax

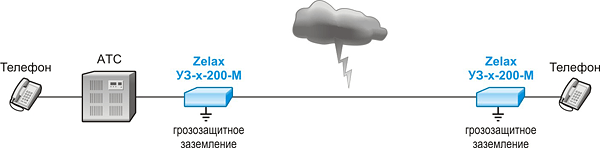

Защита оборудования (грозозащита сетей)
на телефонных линиях (защита телефонов, защита портов АТС)

Защита оборудования на телефонных линиях (защита телефонов, защита портов АТС). Решение Zelax
Максимально допустимое значение импульса тока
  • 8 х 20 мкс — 10 кА
  • 10 х 700 мкс — 500 А
  • время реакции на перенапряжение: < 5 нс
  • ёмкостная нагрузка на одну линию: < 150 пФ
  • ослабление сигнала (до 10 МГц): < 0,4 дБ
  • сопротивление постоянному току: < 5 Ом
  • напряжение между проводами одной пары: 14, 200 В
  • допустимое значение рабочего тока в линии: < 180 мА
  • тип соединителя с линией: винтовой клеммный блок для провода 0,2...2,5 мм2.
Условия эксплуатации
  • диапазон рабочих температур: +5...+85 °С
  • относительная влажность воздуха: до 95%, при t°=30 °С.
Габаритные размеры
  • 102x67x20 мм (УЗ-1-М)
  • 102x88x20 мм (УЗ-2-М)
  • 102x133x20 мм (УЗ-4-М).
Масса
  • < 80 г (УЗ-1-М)
  • < 115 г (УЗ-2-М)
  • < 185 г (УЗ-4-М)
Код заказа Описание
УЗ-1-12-М 1 пара, допустимое напряжение в линии < 13 B
УЗ-1-200-М 1 пара, допустимое напряжение в линии < 200 B
УЗ-2-12-М 2 пары, допустимое напряжение в линии < 13 B
УЗ-2-200-М 2 пары, допустимое напряжение в линии < 200 B
УЗ-4-12-М 4 пары, допустимое напряжение в линии < 13 B
УЗ-4-200-М 4 пары, допустимое напряжение в линии < 200 B
