Коммутаторы L2
ZES-20xx, ZES-21xx
Управляемые коммутаторы L2.
Модель | Количество и тип портов Ethernet | |
---|---|---|
ZES-2110GS | 8 х 10/100/1000 Мбит/с | 2 x 100/1000 Мбит/с SFP |
ZES-2010GS | 8 х 10/100/1000 Мбит/с | 2 x 100/1000 Мбит/с SFP |
ZES-2010GPS | 8 х 10/100/1000 Мбит/с, PoE 30 Вт |
2 x 100/1000 Мбит/с SFP |
ZES-2028GS-x-A | 24 х 10/100/1000 Мбит/с | 4 x 1000 Мбит/с SFP |
ZES-2028GPS-x-A | 24 х 10/100/1000 Мбит/с, PoE 30 Вт |
4 x 1000 Мбит/с SFP |
ZES-2028GPS-x-B | 24 х 10/100/1000 Мбит/с, PoE 30 Вт |
4 x 1000 Мбит/с SFP |
ZES-2052GS | 48 х 10/100/1000 Мбит/с | 4 x 100/1000 Мбит/с SFP |
x — вариант питания.
Коммутаторы Ethernet Zelax ZES-20xx — это интеллектуальные устройства, предназначенные для построения сетей доступа, которые отвечают всем современным требованиям.
Сети доступа, построенные на коммутаторах Zelax ZES-20xx, обладают высокой надёжностью — в ZES-20xx использованы качественные компоненты. Уникальный протокол быстрой сходимости, реализованный в коммутаторах, гарантируют быстрое восстановление сети при аварии.
Комплексное обеспечение безопасности коммутаторов обеспечивается контролем DHCP-запросов, привязкой IP-адреса и МАС-адреса к номеру порта, контролем ARP-запросов, наличием 802.1х, SSH, SSL. Списки доступа (до 1000 правил) реализованы аппаратно, что позволяет коммутаторам сохранять высокую производительность при любом количестве пользователей.
Гибкие механизмы качества обслуживания (аппаратная классификация трафика по различным полям, перемаркировка трафика, различные правила обработки очередей, в т.ч. временные правила) необходимы для предоставления услуг реального времени и создания гибких тарифных планов.
При проектировании коммутаторов учитывался факт постоянного развития сетевых технологий и расширения спектра услуг, предоставляемых пользователям. В результате Zelax ZES-20xx получили целый ряд необходимых функций, благодаря которым они смогут эффективно работать в сетях будущего.
Благодаря полнофункциональной поддержке функций IPTV (поддерживаются все версии протокола IGMP (в т.ч. для IPv6) и все необходимые функции) обеспечивается возможность внедрения сервисов нового поколения.
Zelax ZES-20xx полностью готовы к работе в сетях на базе протокола IPv6. Поддерживается управление по IPv6, списки доступа на основе полей IPv6, MLD Snooping v1/v2.

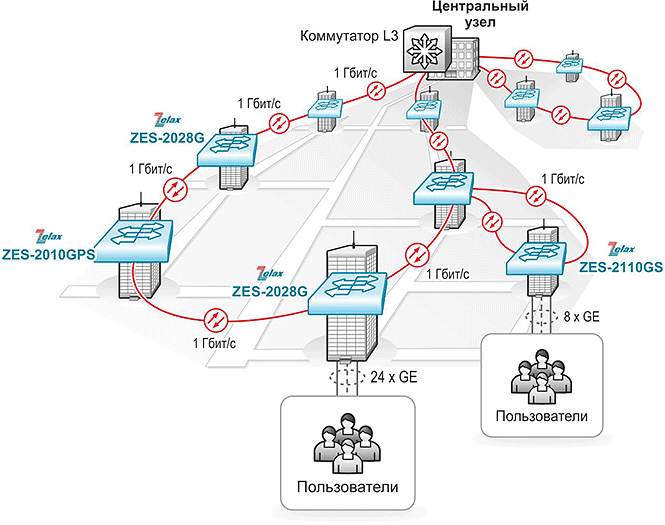

Область применения коммутаторов Zelax ZES-20xx достаточно широка: от задач построения безопасных и эффективных сетей организаций и промышленных предприятий до развёртывания сетей операторского класса.
- коммутаторы для построения качественных сетей Ethernet
- высокая надёжность и производительность для сетей любого масштаба
- полноценная поддержка функций для передачи видео
- комплексное обеспечение безопасности
- гибкие механизмы качества обслуживания
- готовность к переходу на IPv6
- гарантия 5 лет

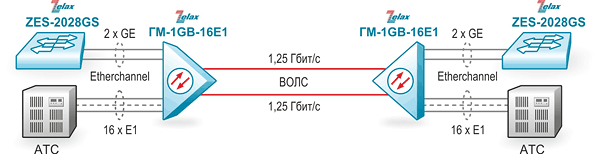

Агрегация каналов с помощью коммутаторов ZES
- 10Base-T (IEEE 802.3)
- 100Base-TX (IEEE 802.3u)
- 100Base-FX (IEEE 802.3u)
- 1000Base-T (IEEE802.3ab)
- 1000Base-X (IEEE 802.3z)
- 802.1d (STP), 802.1w (RSTP), 802.1s (MSTP)
- Root Guard, BPDU Filter, BPDU Guard, BPDU forwarding
- MRPP (Multi-layer Ring Protection Protocol)
- ERPS (G.8032)
- LLDP, LLDP-MED
- ULDP
- ULPP, ULSM (мониторинг состояния, быстрое переключение uplink-портов)
- Loopback Detection
- IGMP Snooping v1, v2, v3
- IGMP Snooping Fast Leave
- IGMP Filtering
- Multicast VLAN Registration (MVR)
- MLD Snooping v1, v2
- DHCP Snooping
- DHCP relay
- DHCP опции 37, 38, 82
- промежуточный агент PPPoE
- поддержка технологий FRVB/PST
- 802.3ad (LACP) агрегация портов:
- ZES-2010G(P)S, ZES-2110GS,
ZES-2028GPS-AC220-B — до 8 групп, до 8 портов - ZES-2028G(P)S-x-A — до 64 групп, до 8 портов
- для остальных модификаций — до 16 групп, до 8 портов в группе
- ZES-2010G(P)S, ZES-2110GS,
- управление потоком: 802.3x, backpressure
- предотвращение блокировки (HOL)
- 802.1Q
- 802.1Q-in-Q:
- ZES-2028G(P)S-x-A — на основе портов, Flexible
- для остальных модификаций — на основе портов, Selective, Flexible
- GARP, GVRP
- количество поддерживаемых VLAN: 4094
- VLAN на основе портов
- VLAN на основе протокола (по содержимому поля EtherType)
- Private VLAN
- MAC VLAN
- Voice VLAN
- VLAN translation
- количество поддерживаемых L3-интерфейсов: 1K
- размер таблицы маршрутизации: 424
- IPv4 и IPv6
- статическая маршрутизация
- Black hole route
- PBR
- BFD
- IEEE 802.3af
- IEEE 802.3at
- до 30 Вт на порт
- настройка выходной мощности
- классификация трафика на основе: номера порта, MAC-адреса источника и назначения, VLAN ID, 802.1p, IPv4-адреса источника и назначения, IPv6-адреса источника и назначения, номера порта TCP/UDP, типа протокола, DiffServ (ToS, IP precedence), временного диапазона
- полисинг трафика
- ограничение полосы пропускания с шагом 16 кбит/с
- количество очередей на каждом порту: 8
- типы очередей:
- для ZES-2028G(P)S-x-A — Strict Priority, WDRR
- для остальных модификаций — Strict Priority, WRR, WDRR
- привязка порта к МАС-адресу
- ограничение количества МАС-адресов на порту
- количество списков доступа:
- для ZES-2010G(P)S, ZES-2110GS, ZES-2028GPS-AC220-B — 1408
- для ZES-2028G(P)S-x-A — 384
- для остальных модификаций — 2048
- простые и расширенные списки доступа (ACL): MAC, IP, IP-MAC, User-Defined ACL
- фильтрация данных на основе: номера порта, VLAN ID, 802.1p, MAC-адреса источника и назначения, IPv4-адреса источника и назначения, IPv6-адреса источника и назначения, номера порта TCP/UDP, типа протокола, полей ToS и IP precedence, поля EtherType, временного диапазона
- port security, максимальное количество записей MAC-адресов на порт — 4096
- IP-MAC-port binding, максимальное количество записей на устройство:
- для ZES-2010G(P)S, ZES-2110GS, ZES-2028GPS-AC220-B — 1408
- для ZES-2028G(P)S-x-A — 384
- для остальных модификаций — 2048
- 802.1x
- управление доступом 802.1х на основе портов и MAC-адресов
- 802.1х Guest VLAN
- 802.1x Dynamic VLAN Assignment
- RADIUS/TACACS+, локальная база пользователей
- контроль broadcast, multicast и unicast шторма на каждом порту
- защита от DOS-атак
- ARP Inspection (защита от ARP-атак)
- поддержка IPv6
- IPv6 списки доступа
- QoS на основе IPv6
- IPv6 MVR
- IPv6 MLD snooping
- IPv6 управление
- IPv6 Stateless Auto Configuration (только в ZES-2028G(P)S-x-A)
- IPv6 ICMP
- IPv6 ND, ND snooping
- IPv6 Multicast Address Types
- коммутационная фабрика:
- ZES-2052GS — 104 Гбит/с
- ZES-2028G(P)S-x-A — 56 Гбит/с
- ZES-2028GPS-AC220-B — 56 Гбит/с
- ZES-2110GS — 20 Гбит/с
- ZES-2010G(P)S — 20 Гбит/с
- производительность (для кадров Ethernet длиной 64 байта):
- ZES-2052GS — 77.4 Мп/с
- ZES-2028G(P)S-x-A — 41.7 Мп/с
- ZES-2028GPS-AC220-B — 41.7 Мп/с
- ZES-2110GS — 14.9 Мп/с
- ZES-2010G(P)S — 14.9 Мп/с
- размер таблицы MAC-адресов:
- для ZES-2010G(P)S, ZES-2110GS
и ZES-2028GPS-AC220-B — 8192 - для остальных модификаций — 16384
- для ZES-2010G(P)S, ZES-2110GS
- максимальный кадр:
- для ZES-2010G(P)S — 9216 байт
- для ZES-2110GS, ZES-2028GPS-AC220-B — 10222 байт
- для ZES-2028G(P)S-x-A — 10218 байт
- для остальных модификаций — 12288 байт
- метод коммутации: Store and Forward
- командная строка (CLI), два уровня доступа: мониторинг, управление
- Telnet, SSH, Console
- Web-интерфейс (SSL)
- IPv4/v6-управление
- кластер управления
- BootP/DHCP-клиент
- SNMP v1, v2c, v3
- SNMP Trap
- Dying GASP
- RMON (группы 1, 2, 3, 9)
- локальный журнал событий
- Syslog
- sFlow
- TFTP/FTP-клиент
- TFTP/FTP-сервер
- DHCP-сервер
- Telnet-сервер
- NTP/SNTP
- зеркалирование портов (SPAN, RSPAN): one-to-one, many-to-one, на основе потока трафика
- OAM EFM
- IEEE 802.3az (Energy Efficient Ethernet) (нет в ZES-2028G(P)S-x-A)
- возможность хранения нескольких образов ПО и конфигурационных файлов
- диагностика кабеля (TDR)
- диагностика оптических трансиверов (DDM)
- ping, traceroute, debug
- светодиодная индикация
- температура: 0...+50 °С
- относительная влажность: от 5 до 95% (без образования конденсата)
- модификация AC220: ~220 В
- модификация DCH: =36...72 В
- модификация DC60: =18...72 В
- потребляемая мощность (без PoE):
- ZES-2052GS — 40 Вт
- ZES-2028G(P)S-x-A — 30 Вт
- ZES-2028GPS-AC220-B — 30 Вт
- ZES-2010GS — 10 Вт
- ZES-2010GPS — 10 Вт
- ZES-2110GS — 8 Вт
- потребляемая мощность с PoE:
- ZES-2028GPS-AC220-A — 450 Вт
- ZES-2010GPS — 150 Вт
- металлический корпус 19", 1U
- слот для модуля с возможностью передачи одного или двух потоков G.703/Е1
- охлаждение:
- ZES-2028GPS-AC220-A,
ZES-2028GPS-AC220-B,
ZES-2052GS — активное - для остальных модификаций — пассивное
- ZES-2028GPS-AC220-A,
Для модификаций ZES-2028GS-x-A, ZES-2028GPS-x-A:
x — вариант питания.
Код заказа | Описание |
---|---|
ZES-2110GS-AC220 | 8 портов 10/100/1000 Мбит/с, 2 слота SFP 1 Гбит/с, ~220 В, в стойку 19" |
ZES-2110GS-DCH | 8 портов 10/100/1000 Мбит/с, 2 слота SFP 1 Гбит/с, =36...72 В, в стойку 19" |
ZES-2010GS-AC220 | 8 портов 10/100/1000 Мбит/с, 2 слота SFP 1 Гбит/с, ~220 В, в стойку 19" |
ZES-2010GS-DCH | 8 портов 10/100/1000 Мбит/с, 2 слота SFP 1 Гбит/с, =36...72 В, в стойку 19" |
ZES-2010GPS-AC220 | 8 портов 10/100/1000 Мбит/с, PoE 30 Вт, 2 слота SFP 1 Гбит/с, ~220 В, в стойку 19" |
ZES-2028GS-AC220-A | 24 порта 10/100/1000 Мбит/с, 4 слота SFP 1 Гбит/с, ~220 В, в стойку 19" |
ZES-2028GS-DC60-A | 24 порта 10/100/1000 Мбит/с, 4 слота SFP 1 Гбит/с, =18...72 В, в стойку 19" |
ZES-2028GPS-AC220-A | 24 порта 10/100/1000 Мбит/с, PoE 30 Вт, 4 слота SFP 1 Гбит/с, ~220 В, в стойку 19" |
ZES-2028GPS-AC220-B | 24 порта 10/100/1000 Мбит/с, PoE 30 Вт, 4 слота SFP 1 Гбит/с, ~220 В, в стойку 19" |
ZES-2052GS-AC220 | 48 портов 10/100/1000 Мбит/с, 4 слота SFP 1 Гбит/с, ~220 В, в стойку 19" |
ZES-2052GS-DC60 | 48 портов 10/100/1000 Мбит/с, 4 слота SFP 1 Гбит/с, =18...72 В, в стойку 19" |
Документация | Программное обеспечение |
Сертификаты |
---|---|---|
Предоставляется по запросу
|
