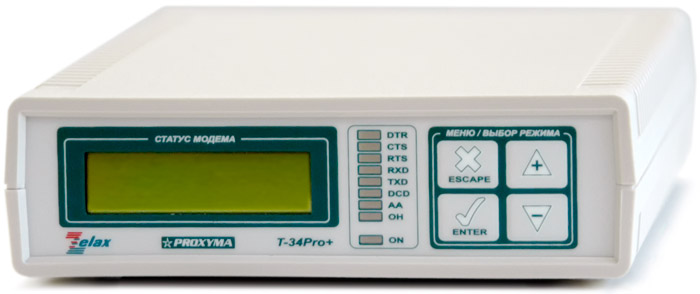

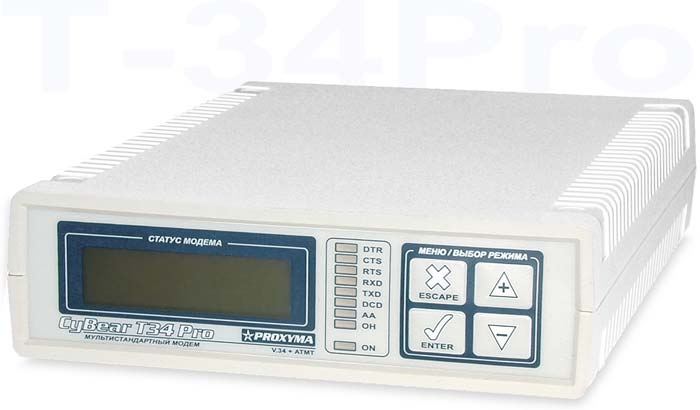

Т-34 Модем для каналов ТЧ

  • Описание
  • Применение
  • Характеристики
  • Модификации
  • Документация и ПО

Модем Т-34 предназначен для организации доступа к провайдерам сети Интернет и обеспечения надежной системы управления на каналах с уплотнениями и узкополосными помехами.

Модем отличается от «обычных» телефонных модемов двумя свойствами:
  • он устойчиво и надежно работает на сильно зашумленных каналах низкого качества, на которых «обычные» модемы не работают. Узкополосные помехи, импульсные помехи, шумы разнообразной природы приводят к снижению скорости передачи данных, но работоспособность и 100% надежность передачи данных модема Т-34 сохраняется;
  • Т-34 работает на каналах, уплотненных системами передачи, реализующими нестандартную зауженную полосу канала. Такие системы передачи широко применяются в энергетике.

В основе программного обеспечения лежит Адаптивная ТрансМультиплексорная Технология (АТМТ) специально разработанная для применения на каналах с нестандартными характеристиками. Возможности АТМТ обеспечивают модему-вездеходу Т-34 вышеперечисленные преимущества: устойчивую работу на каналах с высоким уровнем шумов и импульсных помех, работу на каналах с ограниченным спектром частот, автоматическую адаптацию к качеству связи, быстрое соединение, настройку параметров передачи данных в широких пределах с использованием средств диагностики.

Различные модификации модема Т-34 поддерживают работу по двух и четырехпроводной выделенной линии и могут применяться не только в распределенных системах сбора данных по телефонным линиям, но и для организации постоянного канала между двумя точками.

Преимущества
  • поддержка протокола АТМТ;
  • работа по коммутируемым каналам ТфОП;
  • работа по ведомственным каналам ТЧ;
  • работа по двухпроводной или четырехпроводной линии;
  • интерфейс RS-232 (V.24/V.28) до 115,2 кбит/с;
  • управление при помощи АТ-команд;
  • управление при помощи микропереключателей;
  • конструктивное исполнение — настольное;
  • внешний источник питания 220В;
  • гарантия 3 года.
Решение Zelax: Схема включения Т-34 при работе по коммутируемому каналу
Схема включения Т-34 при работе по коммутируемому каналу
Решение Zelax: Схема включения моделей Т-34+ и Т-34Pro+ при работе по 4-х проводной линии
Схема включения моделей Т-34+ и Т-34Pro+
при работе по 4-х проводной линии

Решение Zelax: Схема подключения к аппаратуре ВЧ — связи по ЛЭП
Схема подключения к аппаратуре ВЧ — связи по ЛЭП

Скорость передачи — до 30000 бит/сек (адаптивно с шагом 75 бит/сек) в режиме коммутируемого канала; на стандартном диапазоне ТЧ 300...3400 Гц — 24000 бит/сек. В случае асимметрии потоков данных, пропускная способность модема перераспределяется между направлениями.

Режим работы — полудуплексный, с организацией виртуального дуплекса для поддержки протоколов передачи верхнего уровня.

Тип модуляции — многоканальная (до 60 каналов по 75 Гц) АФМ с нелинейным кодированием и числом точек сигнального пространства до 256.

Режим настройки на параметры канала — постоянная синхронная адаптация по совокупности параметров (отсутствуют потери на ретрейны, мгновенное установление соединения). Существует возможность ручного задания начальных значений и пределов адаптации.

Имеются встроенные режимы диагностики и измерения параметров канала связи.

Ограничения накладываемые на линии связи:
  • допустимое отношение сигнал/шум — до 3 дБ;
  • допустимый уровень входного сигнала до –60 дБ;
  • дрожание и скачки фазы — до 90 гр.;
  • допустимые провалы мощности сигнала ниже –60 дБ до 20 сек;
  • всплески шумов и помех до 60 дБ до 20 сек.
Код заказа Поддерживаемые
стандартные протоколы
ЖКИ,
клавиатура
Т-34Pro+ V.42bis, V.42, V.34, V.32bis, V.22bis [ на заказ ] есть
Документация Программное
обеспечение

Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru

Дополнительная информация о ценах и условиях продажи: sales@zelax.ru.
