ZOS Активное оборудование CWDM. Волоконно-оптическая платформа ZOS


  • Описание
  • Применение
  • Характеристики
  • Модификации
  • Документация и ПО

Волоконно-оптическая платформа ZOS предназначена для организации высокоскоростных каналов передачи данных с использованием технологии CWDM.

Скорость пользовательских интерфейсов от 34 Мбит/с до 10 Гбит/с.

Модульная конструкция платформы ZOS и широкий выбор сменных модулей позволяет получить экономичное и эффективное решение большинства задач, в которых требуется спектральное уплотнение оптических каналов.

В платформе ZOS реализованы транспондеры со сменными оптическими приемопередатчиками в виде SFP- или XFP-модулей. Это обеспечивает необходимую гибкость по типам пользовательских интерфейсов и дальности связи. При необходимости смены типа интерфейса не нужно менять весь транспондер, заменяется только соответствующий SFP- или XFP-модуль, что позволяет экономить значительные средства.

Гибкая архитектура оборудования ZOS предоставляет возможность расширения системы по мере необходимости.

Оборудование волоконно-оптической платформы ZOS имеет минимальное количество настроек, при его инсталляции не требуется привлечение высококвалифицированных специалистов.

Преимущества
  • модульная конструкция;
  • простая и недорогая модернизация существующей инфраструктуры, в т.ч. и для каналов 10 Гбит/с;
  • возможность максимально плавной модернизации с сохранением всех первоначальных капиталовложений;
  • различные интерфейсы и скорости: от 34 Мбит/с до 10 Гбит/с;
  • развитые средства мониторинга и резервирования для максимальной надёжности;
  • гарантия 5 лет.

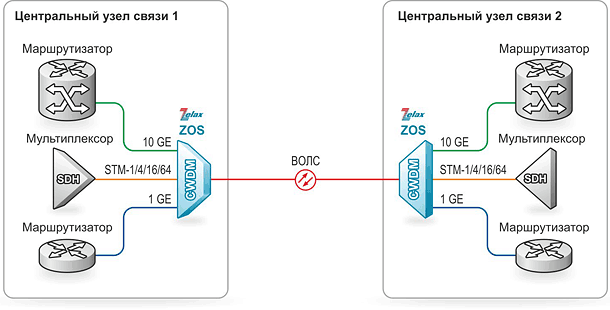

Решение Zelax: Предоставление различных каналов на базе одной ВОЛС
Предоставление различных каналов на базе одной ВОЛС

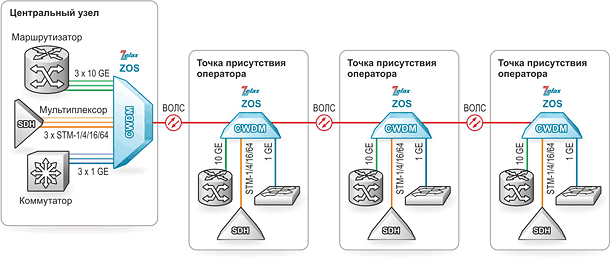

Решение Zelax: Организация нескольких сервисов на базе одной ВОЛС с пассивным ответвлением
Организация нескольких сервисов на базе одной ВОЛС
с пассивным ответвлением
Состав системы:
  • модуль транспондера до 10 Гбит/с (с резервированием и без резервирования оптического канала);
  • модуль транспондера до 2,5 Гбит/с (с резервированием и без резервирования оптического канала);
  • модуль мукспондера 2 х 1GE в 1 поток 2,5 Гбит/с;
  • модуль транспондера до 1 Гбит/с;
  • модуль сетевого управления.

Интерфейсы и скорость работы:
  • от 34 Мбит/с до 10 Гбит/с;
  • Е3/STM-1/4/16/64;
  • оптический 100M/1G/10G Ethernet;
  • электрический 10/100/1000 Ethernet;
  • Fibre Channel до 10 Гбит/с;
  • Video-потоки.
Управление и контроль работы:
  • Telnet;
  • Web;
  • SNMP;
  • Syslog;
  • NTP;
  • возможность обновления встроенного ПО;
  • журнал системных и аварийных сообщений.

Диагностика:
  • мониторинг параметров SFP- и XFP-модулей;
  • расширенные возможности мониторинга событий;
  • возможность включения локальных и удалённых шлейфов;
  • аварийная светодиодная индикация.

Питание:
  • два сменных блока питания с резервированием (AC+AC, AC+DC, DC+DC);
  • возможность «горячей» замены блока питания.

Конструктивное исполнение:
  • металлический корпус 19", 1U: 2 слота для установки сменных модулей;
  • металлический корпус 19", 1U: 8 слотов для установки сменных модулей;
  • металлический корпус 19", 2U: 20 слотов для установки сменных модулей;
  • возможность «горячей» замены модулей.
Конструктивы
Код заказа Описание
ZOS-R2-UPR Конструктив 1U 19”. 2 слота для установки модулей. Все модули поддерживают «горячую» замену. Универсальное питание с резервированием: AC ~100...240 В, DC =18...75 В [ на заказ ]
ZOS-R2-DC60 Конструктив 1U 19”. 2 слота для установки модулей. Все модули поддерживают «горячую» замену. Питание: DC =18...75 В [ на заказ ]
ZOS-R2-AC220 Конструктив 1U 19”. 2 слота для установки модулей. Все модули поддерживают «горячую» замену. Питание: AC ~100...240 В [ на заказ ]
ZOS-R8 Конструктив 1U 19”. 8 слотов для установки модулей. Все модули поддерживают «горячую» замену. 2 слота для установки блоков питания [ на заказ ]
ZOS-R8-AC220 Сменный блок питания AC ~90...264 В для конструктива ZOS-R8 [ на заказ ]
ZOS-R8-DCL Сменный блок питания DC =18...36 В для конструктива ZOS-R8 [ на заказ ]
ZOS-R8-DCH Сменный блок питания DC =36...75 В для конструктива ZOS-R8 [ на заказ ]
ZOS-R20 Конструктив 2U 19”. 20 слотов для установки модулей. Все модули поддерживают «горячую» замену. 2 слота для установки блоков питания [ на заказ ]
ZOS-R20-AC220 Сменный блок питания AC ~90...264 В для конструктива ZOS-R20 [ на заказ ]
ZOS-R20-DCL Сменный блок питания DC =18...36 В для конструктива ZOS-R20 [ на заказ ]
ZOS-R20-DCH Сменный блок питания DC =36...75 В для конструктива ZOS-R20 [ на заказ ]


Модули для платформы ZOS
Код заказа Описание
ZOS-MNT Модуль для удалённого управления по протоколу Telnet, Web и SNMP. Модуль предназначен для установки в конструктив ZOS-R2, ZOS-R8 и ZOS-R20 [ на заказ ]
ZOS-TR-10G-R Модуль транспондера 3R с резервированием оптического канала. Скорость работы от 1,062 Гбит/с (1GFC) до 10,51875 (10GFC).
Пользовательский порт SFP+, 2 линейных порта XFP [ на заказ ]
ZOS-TR-10G Модуль транспондера 3R. Скорость работы от 1,062 Гбит/с (1GFC) до 10,51875 (10GFC).
Пользовательский порт SFP+, линейный порт SFP+ [ на заказ ]
ZOS-TR-2G-R Модуль транспондера 3R с резервированием оптического канала. Скорость работы от 34,368 Мбит/с (Е3) до 2,48832 Гбит/с (OC-48/STM-16).
Пользовательский порт SFP, 2 линейных порта SFP [ на заказ ]
ZOS-TR-1G Модуль транспондера 2R. Скорость работы до 1 Гбит/с (STM-1/4/OC-12/Gigabit Ethernet).
Пользовательский порт SFP, линейный порт SFP [ на заказ ]
ZOS-MUX-2G Модуль мукспондера. Скорость работы линейного порта 2,5 Гбит/с, Скорость работы двух пользовательских портов 1,25 Гбит/с (Gigabit Ethernet).
Линейный порт SFP, 2 пользовательских порта SFP [ на заказ ]

Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru

Дополнительная информация о ценах и условиях продажи: sales@zelax.ru.
