ZOS-CWDM, ZOS-CWDM-OADM Пассивные оптические мультиплексоры. Волоконно-оптическая платформа ZOS


  • Описание
  • Применение
  • Характеристики
  • Модификации
  • Документация

Пассивные оптические мультиплексоры ZOS-CWDM предназначены для передачи разнородного трафика по ВОЛС с использованием технологии оптического мультиплексирования с разреженным спектральным уплотнением каналов CWDM (Coarse Wavelength Division Multiplexing).

Пассивные оптические мультиплексоры ZOS-CWDM-OADM предназначены для выделения-вставки одной или более длин волн из общей линии со спектральным разделением каналов OADM (Optical Add-Drop Multiplexer).

ZOS-CWDM предназначен для уплотнения до 16 каналов в два оптических волокна или до восьми каналов в одно оптическое волокно.

ZOS-CWDM-OADM предназначен для выделения-вставки до 4 каналов из одного или двух оптических волокон.

Мультиплексоры ZOS-CWDM и ZOS-CWDM-OADM позволяют организовывать дополнительные каналы передачи данных без прокладки новых волокон, а также строить сети с топологией «цепочка», «звезда» или «кольцо», используя при этом минимум волокон.

Мультиплексоры являются пассивными устройствами, т.е. не требуют подачи электропитания.

Мультиплексоры позволяют быстро, просто и с минимальными затратами провести модернизацию существующей инфраструктуры; они не требуют настроек и просты в установке. Это позволяет ввести в эксплуатацию новые сервисы без привлечения высококвалифицированных специалистов.

Преимущества
  • любая скорость передачи для каждого канала,
    включая 10 Гбит/с;
  • прозрачность для всех протоколов;
  • минимальное вносимое ослабление;
  • работа в температурном диапазоне от –40 °С до +70 °С;
  • возможность углублённой установки в стойку 19";
  • гарантия 5 лет.

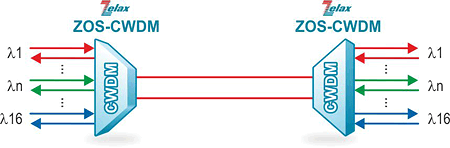

Решение Zelax: Организация шестнадцати каналов до 10 Гбит/с по паре оптических волокон

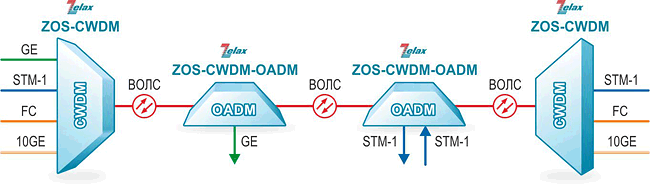

Организация шестнадцати каналов до 10 Гбит/с по паре оптических волокон Решение Zelax: Организация четырёх каналов передачи данных по одному волокну оптического кабеля с выделением-вставкой сервисов на промежуточных узлах
Организация четырёх каналов передачи данных по одному волокну оптического кабеля
с выделением-вставкой сервисов на промежуточных узлах

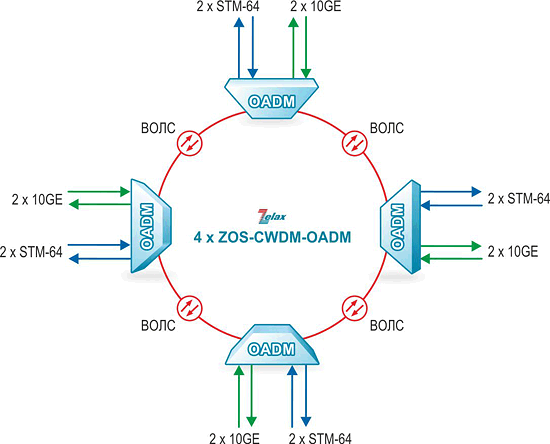

Решение Zelax: Организация «кольца» STM-64 и 10 Gigabit Ethernet по одному волокну
Организация «кольца» STM-64 и 10 Gigabit Ethernet по одному волокну
Оптические порты:
  • разъёмы оптических портов: SC или LC;
  • скорость каждого канала: до 10 Гбит/с.

Характеристики оптических портов:
  • вносимое затухание: =< 5,7 дБ;
  • тип оптоволокна: одномодовое;
  • рабочие длины волн в соответствии с МСЭ-Т G.694.2: 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 нм.
Условия эксплуатации:
  • температура окружающей среды:
    от –40 °С до +70 °С;
  • режим работы: круглосуточно.

Питание:
  • не требуется.

Конструктивное исполнение:
  • металлический корпус высотой 1U, 19" (с возможностью углублённой установки в стойку).
CWDM-мультиплексоры
Код заказа Описание
ZOS-CWDM-1-4-y-x-T оптический мультиплексор работает по одному волокну, 2 канала, 4 длины волны: 1470, 1490, 1510 и 1530 нм, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-1-8-y-x-T оптический мультиплексор работает по одному волокну, 4 канала, 8 длин волн: 1470, 1490, 1510, 1530, 1550, 1570, 1590 и 1610 нм, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-1-16-y-x-T оптический мультиплексор работает по одному волокну, 8 каналов, 16 длин волн: 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 нм, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-2-4-x-T оптический мультиплексор работает по двум волокнам, 4 канала, 4 длины волны: 1470, 1490, 1510 и 1530 нм, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-2-8-x-T оптический мультиплексор работает по двум волокнам, 8 каналов, 8 длин волн: 1470, 1490, 1510, 1530, 1550, 1570, 1590 и 1610 нм, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-2-16-x-T оптический мультиплексор работает по двум волокнам, 16 каналов, 16 длин волн: 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 нм, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]

 x — SC или LC, тип пользовательских и линейных оптических разъемов
 y — А или В, тип CWDM-мультиплексора


OADM-мультиплексоры
Код заказа Описание
ZOS-CWDM-OADM-1-1E-x-T мультиплексор вставки/извлечения работает по одному волокну, 1 извлекаемый канал, 2 длины волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-1-2E-x-T мультиплексор вставки/извлечения работает по одному волокну, 2 извлекаемых канала, 4 длины волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-1-2L-x-T мультиплексор вставки/извлечения работает по одному волокну, 1 извлекаемый канал и 1 вставляемый канал, 2 длины волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-1-3E-x-T мультиплексор вставки/извлечения работает по одному волокну, 3 извлекаемых канала, 6 длин волн*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-1-4E-x-T мультиплексор вставки/извлечения работает по одному волокну, 4 извлекаемых канала, 8 длин волн*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-1-4L-x-T мультиплексор вставки/извлечения работает по одному волокну, 2 извлекаемых канала и 2 вставляемых канала, 4 длины волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-2-1E-x-T мультиплексор вставки/извлечения работает по двум волокнам, 1 извлекаемый канал, 1 длина волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-2-2E-x-T мультиплексор вставки/извлечения работает по двум волокнам, 2 извлекаемых канала, 2 длины волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-2-2L-x-T мультиплексор вставки/извлечения работает по двум волокнам, 1 извлекаемый канал и 1 вставляемый канал, 1 длина волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-2-3E-x-T мультиплексор вставки/извлечения работает по двум волокнам, 3 извлекаемых канала, 3 длины волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-2-4E-x-T мультиплексор вставки/извлечения работает по двум волокнам, 4 извлекаемых канала, 4 длины волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]
ZOS-CWDM-OADM-2-4L-x-T мультиплексор вставки/извлечения работает по двум волокнам, 2 извлекаемых канала и 2 вставляемых канала, 2 длины волны*, оптические разъёмы SC или LC, металлический корпус 1U для стойки 19" [ на заказ ]

 x — SC или LC, тип пользовательских и линейных оптических разъемов
 * — длины волн, доступные для вставки/извлечения, выбираются при заказе OADM-мультиплексора
