Индустриальные коммутаторы L2
ZES-22xx

Индустриальные коммутаторы L2 Zelax ZES-2220S Индустриальные коммутаторы L2 Zelax ZES-2226CSX

Индустриальные управляемые коммутаторы L2.

Индустриальные коммутаторы Zelax ZES — это интеллектуальные устройства, предназначенные для построения сетей Ethernet.

Коммутаторы разработаны с учётом эксплуатации в сложных температурных условиях (–40...+75 °С), что позволяет использовать их в неотапливаемых помещениях.

Коммутаторы имеют широкий функционал оповещения в случае аварии: отправка E-mail, Trap-сообщений, Syslog-сообщений, замыкание аварийного реле.

Область применения коммутаторов достаточно широка. Среди основных задач, которые решают индустриальные коммутаторы ZES — построение высоконадёжных технологических сетей, организация ЛВС промышленных предприятий и т.д.

Поддержка PoE и PoE+, а также стабилизация напряжения PoE позволяют использовать индустриальные коммутаторы Zelax ZES для построения сетей видеонаблюдения любой сложности с любым видеооборудованием.

Преимущества
  • расширенный температурный диапазон: –40...+75 °С
  • протокол сверхбыстрой сходимости < 20 мс
  • PoE: до 30 Вт на порт
  • стабилизация напряжения PoE
  • резервирование электропитания
  • высокая надёжность и производительность для сетей любого масштаба
  • гарантия 5 лет

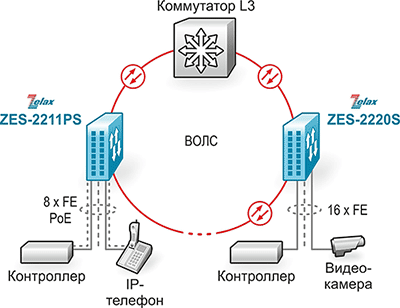

Построение технологической сети Ethernet

Решение Zelax: Построение технологической сети Ethernet
Интерфейсы
  • 10Base-TX (IEEE 802.3)
  • 100Base-TX,
    100Base-FX (IEEE 802.3u)
  • 1000Base-T (IEEE802.3ab)
  • 1000Base-X (IEEE 802.3z)
  • 10GBase-X (IEEE 802.3ae)
Производительность
  • коммутационная фабрика:
    • ZES-2206PS: 4,8 Гбит/c
    • ZES-2211S/ZES-2211PS: 7,6 Гбит/c
    • ZES-2220S: 11,2 Гбит/c
    • ZES-2220GS: 40 Гбит/c
    • ZES-2226CSX: 88 Гбит/c
  • размер таблицы MAC-адресов:
    • для ZES-2226CSX: 32K
    • для остальных модификаций: 8192
  • максимальный размер кадра:
    • для ZES-2226CSX: 10K
    • для остальных модификаций: 9600 байт
  • размер flash-памяти: 16 Мбайт
  • размер пакетного буфера:
    • для ZES-2220GS: 512 Кбайт
    • для ZES-2226CSX: 4 Мбайт
    • для остальных модификаций: 256 Кбайт
Протоколы 2-го уровня
  • 802.1d (STP),
    802.1w (RSTP),
    802.1s (MSTP)
  • ERPS (G.8032)
  • протокол сверхбыстрой сходимости, время схождения < 20 мс (Z-Ring)
  • BPDU Filter
  • BPDU Guard
  • Loopback Detection
  • LLDP, LLDP-MED
  • IGMP Snooping v1, v2, v3
  • IGMP Snooping Fast Leave
  • Multicast VLAN Registration (MVR)
  • количество Multicast групп: до 1022
  • MLD Snooping v1, v2
  • DHCP Snooping
  • DHCP Snooping опция 82
  • DHCP relay
  • DHCP relay опция 82
  • 802.3ad (LACP) агрегация портов
  • управление потоком: 802.3x
VLAN
  • 802.1Q
  • 802.1Q-in-Q
  • GVRP
  • количество поддерживаемых VLAN: 4095
  • VLAN на основе портов
  • Private VLAN
  • MAC-based VLAN
  • Protocol-based VLAN
  • IP subnet-based VLAN
Качество обслуживания (QoS)
  • классификация трафика на основе: номера порта, MAC-адреса источника и назначения, VLAN ID, 802.1p, IPv4-адреса источника, IPv6-адреса источника, типа протокола, ToS
  • ограничения полосы пропускания с шагом 1 кбит/с
  • количество очередей на каждом порту: 8
  • типы очередей: WRR, Strict Priority
  • шейпинг трафика
Power over Ethernet (PoE)
  • IEEE 802.3af
  • IEEE 802.3at
  • до 30 Вт на порт
  • настройка выходной мощности на порту
  • включение PoE по расписанию
Маршрутизация (только ZES-2226)
  • статическая маршрутизация (до 32 маршрутов)
Безопасность
  • максимальное количество списков доступа (ACL): 256
  • фильтрация данных на основе: номера порта, VLAN ID, 802.1p, MAC-адреса источника и назначения, IPv4-адреса источника и назначения, номера порта TCP/UDP, типа протокола, поля EtherType
  • ARP Inspection (защита от ARP-атак)
  • 802.1x
  • управление доступом 802.1х на основе портов и MAC-адресов
  • RADIUS/TACACS+, локальная база пользователей
  • контроль broadcast, multicast и unicast шторма на каждом порту
Управление и мониторинг
  • Telnet
  • SSH v2
  • Console (CLI)
  • HTTPS/HTTP
  • SSL
  • IPv4/v6-управление
  • IEEE 1588 (PTP v2)
  • поддержка до 5 серверов RADIUS/TACACS+
  • поддержка IEEE802.3az ЕЕЕ (Green Ethernet)
  • DHCP-клиент
  • DHCP-сервер
  • SNMP v1, v2c, v3
  • SNMP Trap
  • максимальное количество SNMP Trap Server: 3
  • OAM Y.1731
  • RMON v1, v2, v3, v9
  • локальный журнал событий
  • Syslog
  • Telnet-сервер
  • NTP
  • зеркалирование портов
  • SMTP
  • возможность обновления встроенного ПО (TFTP и HTTP)
  • аварийное реле
Диагностика
  • диагностика кабеля
  • диагностика оптических трансиверов (SFP) DDM
  • ping
  • светодиодная индикация
Условия эксплуатации
  • температура окружающей среды: от –10 до 60 °С и от –40 до 75 °С (для модификаций с индексом «Ex»)
  • относительная влажность: от 5 до 95% (без образования конденсата)
Питание
  • =10...60 В
  • =20...57 В для модификаций с PoE
  • =18...60 В для ZES-2226CSX
  • резервирование электропитания
Конструктивное исполнение
  • металлический корпус
  • металлический корпус 19", 1U (только ZES-2226CSX-T-DCR)
  • монтаж на DIN-рейку
  • монтаж на стену
  • IP-30
  • пассивное охлаждение
ZES-22xx с расширенным температурным диапазоном (–40 до 75 °С)
Код заказа Описание
ZES-2206PS-DCR-Ex 4 порта 10/100 Мбит/с с PoE, 2 SFP-слота 100/1000,
питание =20...57 В с резервированием, от –40 до 75 °С
ZES-2211S-DCR-Ex 8 портов 10/100 Мбит/с, 3 SFP-слота 100/1000,
питание =10...60 В с резервированием, от –40 до 75 °С
ZES-2211PS-DCR-Ex 8 портов 10/100 Мбит/с с PoE, 3 SFP-слота 100/1000,
питание =20...57 В с резервированием, от –40 до 75 °С
ZES-2220S-DCR-Ex 16 портов 10/100 Мбит/с, 4 SFP-слота 100/1000,
питание =10...60 В с резервированием, от –40 до 75 °С
ZES-2220GS-DCR-Ex 16 портов 10/100/1000 Мбит/с, 4 SFP-слота 100/1000,
питание =10...60 В с резервированием, от –40 до 75 °С
ZES-22xx со стандартным температурным диапазоном (–10 до 60 °С)
Код заказа Описание
ZES-2206PS-DCR 4 порта 10/100 Мбит/с с PoE, 2 SFP-слота 100/1000,
питание =20...57 В с резервированием, от –10 до 60 °С
ZES-2211S-DCR 8 портов 10/100 Мбит/с, 3 SFP-слота 100/1000,
питание =10...60 В с резервированием, от –10 до 60 °С
ZES-2211PS-DCR 8 портов 10/100 Мбит/с с PoE, 3 SFP-слота 100/1000,
питание =20...57 В с резервированием, от –10 до 60 °С
ZES-2220S-DCR 16 портов 10/100 Мбит/с, 4 SFP-слота 100/1000,
питание =10...60 В с резервированием, от –10 до 60 °С
ZES-2220GS-DCR 16 портов 10/100/1000 Мбит/с, 4 SFP-слота 100/1000,
питание =10...60 В с резервированием, от –10 до 60 °С
ZES-2226CSX-T-DCR 20 слотов SFP 100/1000 Мбит/с, 4 комбо-порта 100/1000 Мбит/с (SFP/RJ45), 2 слота SFP+ 10 Гбит/с,
питание =18...60 В с резервированием, от –10 до 60 °С

Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru

Дополнительная информация о ценах и условиях продажи: sales@zelax.ru
