Гибкие модульные мультиплексоры
MM-22x, MM-52x

Гибкие модульные мультиплексоры Zelax MM-22x Гибкие модульные мультиплексоры Zelax MM-22x (задняя панель)

Гибкие модульные мультиплексоры ММ-22x и ММ-52х предназначены для передачи данных нескольких каналов Ethernet, E1­­, V.35, RS-232/485 и FXS/FXO/ТЧ через любое каналообразующее оборудование с интерфейсами E1, V.35, а также по медным линиям связи.

Модель Количество
портов Ethernet
Количество
слотов SFP
Количество
слотов
MM-221 1 2
MM-225 4 1
MM-227 3 1 1
MM-522 1 5
MM-525 4 4
MM-527 3 1 4

­­­­­Мультиплексоры позволяют модернизировать существующие DSL-каналы, оптические, спутниковые и радиорелейные линии связи с интерфейсами V.35 и организовать на их основе передачу данных E1, V.35, RS-232/485 и Ethernet с сохранением имеющейся инфраструктуры.

ММ-22x и ММ-52х позволяют организовать в каналах SHDSL.bis, E1, Ethernet телефонные каналы, по которым могут работать как обычные аналоговые телефонные аппараты, так и факсимильные аппараты и модемы для каналов ТЧ (обычные телефонные модемы). При передаче голосовых данных используется динамическое выделение полосы канала. Порты ТЧ могут работать в двух- или четырёхпроводном режиме.

Управление мультиплексором осуществляется локально через управляющий порт или удалённо по протоколу Telnet через порт Ethernet, по каналам V.35 и SHDSL.bis, в выделенных таймслотах потока E1 и Sa-битах нулевого таймслота. Поддержка протокола Syslog позволяет отправлять все системные сообщения на центральный сервер управления.

Диагностика и тестирование каналов связи может осуществляться с помощью встроенного BER-тестера и установки тестовых шлейфов на весь порт или группу таймслотов.

Гибкие модульные мультиплексоры реализуются на базе мультисервисных коммутаторов Speedway установкой дополнительных модулей и соответствующими настройками программного обеспечения.

Дополнительную информацию о платформе Speedway можно найти в разделе «Мультисервисная платформа Speedway».

Преимущества
  • модули с портами G.703, E1, V.35 и SHDSL
  • встроенный порт Ethernet
  • возможность кросс-коммутации до 20 портов Е1
  • извлечение-вставка таймслотов
  • режим передачи до 4-х Е1 через V.35
  • возможность настройки резервных источников синхронизации
  • внеполосное управление в Sa-битах потока E1
  • функция аварийной коммутации портов Е1
  • встроенный BER-тестер
  • гарантия 5 лет

Мультиплексирование различных пользовательских данных и голоса
в поток E1 или SHDSL.bis

Решение Zelax: Мультиплексирование различных пользовательских данных и голоса в поток E1 или SHDSL.bis

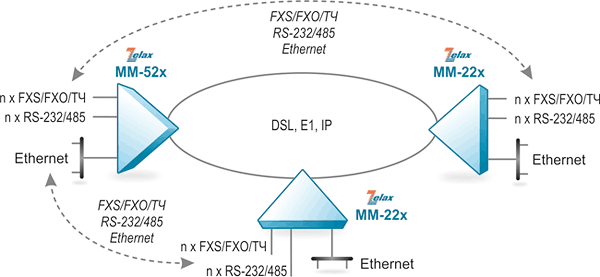

Подключение оконечных устройств с интерфейсами FXS/FXO/ТЧ/RS-232/RS-485/Ethernet
по логической топологии «точка–­­многоточка» и по физической топологии «кольцо»
с резервированием

Решение Zelax: подключение оконечных устройств с интерфейсами FXS/FXO/ТЧ/RS-232/RS-485/Ethernet по логической топологии «точка–­­многоточка» и по физической топологии «кольцо» с резервированием

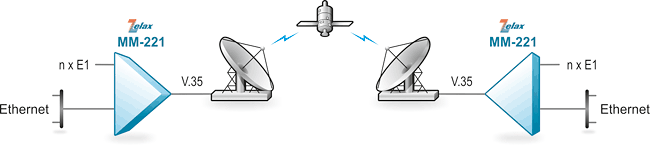

Передача потоков Е1 и Ethernet через оборудование с интерфейсом V.35

Решение Zelax: Передача потоков Е1 и Ethernet через оборудование с интерфейсом V.35
Код заказа Описание
MM-22xRC-UNI-AC9 пластмассовый корпус, питание ~220 В
MM-22xRC-UNI-DC60 пластмассовый корпус, питание =20...72 В
MM-22xRC-UNI-K-AC9 для конструктива Р-510 (AC), питание ~9 В [на заказ]
MM-22xRC-UNI-K-DC60 для конструктива Р-510 (DC), питание =20...72 В [на заказ]
MM-22xRC-UNI-I-AC9 для конструктива Р-12, питание ~220 В [на заказ]
MM-22xRC-UNI-I-DC60 для конструктива Р-12, питание =20...72 В [на заказ]
MM-22xRC-UNI-T металлический корпус 19", 1U, питание ~220 В
MM-52xRC-UNI-AC220 металлический корпус 19", 1U, питание ~220 В
MM-52xRC-UNI-UPH металлический корпус 19", 1U, универсальное питание с резервированием ~220 В, =38...72 В

x — модификации 221, 225, 227, 522, 525, 527
— комплектуется сетевым адаптером ~220 В/~9 В

Код заказа Описание
MIM-E1A
MIM-2xE1A
MIM-4xE1A
Модули с одним, двумя и четырьмя портами G.703/E1 и поддержкой CRC-4.
Чувствительность приёмника –43 дБ.
MIM-G703
MIME-2xG703
Модули с одним и двумя портами G.703/E1.
Чувствительность приёмника –43 дБ.
MIME-2xG703L Модуль с двумя портами G.703/E1.
Чувствительность приёмника –12 дБ.
MIME-2xE05-R Модуль с 2 портами ИКМ-15/G.703/E1 с функцией аварийной коммутации.
Чувствительность приёмника –12 дБ.
MIM-VLT32 Модуль сжатия голосовых данных потоков E1/ИКМ-15
MIM-UPI2
MIM-UPI3
MIME-2xUPI3
Модули с последовательными универсальными портами УПИ-2/УПИ-3.
Поддерживаемые интерфейсы V.35, RS-232, V.11, RS-449/V.36, RS-530, X.21.
MIME-UPI3-G703L Модуль с одним последовательным универсальным портом УПИ-3 и одним портом G.703/E1. Чувствительность приёмника –12 дБ.
MIME-2xSHDSLQ Модуль с двумя портами SHDSL.bis.
Скорость передачи данных по одной паре до 12672 кбит/с.
MIME-4xFXS Модуль с 4 портами FXS
MIME-4xFXO Модуль с 4 портами FXO/ТЧ
MIME-2xFXS-2xFXO Модуль с 2 портами FXS и 2 портами FXO/ТЧ
MIME-4xRS232I Модуль с четырьмя портами RS-232 с гальванической развязкой
MIME-4xRS485I Модуль с четырьмя портами RS-485 с гальванической развязкой

Перейти к описанию модулей MIM/MIME


Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru
