Голосовые шлюзы
MM-22x, MM-52x

Голосовые шлюзы Zelax MM-527 Голосовые шлюзы Zelax MM-22x (задняя панель)

Голосовые шлюзы ММ-22х, ММ-52х специально разработаны компанией Zelax для построения каналов FXS/FXO/ТЧ/PTT через IP-сети.

Шлюзы Speedway с установленными телефонными модулями позволяют организовать в каналах V.35, Е1, SHDSL.bis, Ethernet телефонные каналы, по которым могут работать аналоговые телефонные аппараты, факсимильные аппараты и модемы для каналов ТЧ (обычные телефонные модемы). Порты ТЧ поддерживают работу в 2-х или 4-х проводном режиме.

При использовании в шлюзах Speedway модулей MIME-PTT возможно организовать канал связи для приёма и передачи речевых сообщений и трансляции сигнала управления режимом приём–передача (нажатия тангенты) радиостанции между диспетчерской службой и удалённой радиостанцией.

В зависимости от модификации устройства поддерживают до 20 портов FXS/FXO/ТЧ/PTT.

Модель Количество
слотов
Количество
портов Ethernet
Количество
слотов SFP
Количество
телефонных портов
MM-221 2 1 до 8
MM-225 1 4 до 4
MM-227 1 3 1 до 4
MM-522 5 1 до 20
MM-525 4 4 до 16
MM-527 4 3 1 до 16

Голосовые шлюзы реализуются на базе многофункциональной платформы Speedway установкой дополнительных модулей и соответствующими настройками программного обеспечения.

Дополнительную информацию о платформе Speedway можно найти в разделе «Мультисервисная платформа Speedway».

Преимущества
  • построения каналов FXS/FXO/ТЧ/PTT через каналы Е1, V.35, SHDSL и IP-сети
  • 2-х и 4-х проводные каналы ТЧ
  • передача сигналов между интерфейсами: FXS-FXS, FXS-FXO, ТЧ-ТЧ
  • передача сигнала управления тангентой
  • гарантия 5 лет.

Организация 8 голосовых каналов через сеть IP/Ethernet

Решение Zelax: Организация 8 голосовых каналов через сеть IP/Ethernet

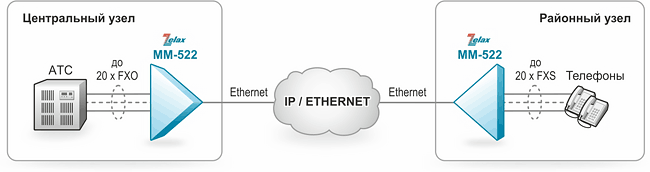

Организация 20 голосовых каналов через сеть IP/Ethernet

Решение Zelax: Организация 20 голосовых каналов через сеть IP/Ethernet

Подключение аналоговых телефонов к IP АТС

Решение Zelax: Подключение аналоговых телефонов к IP АТС

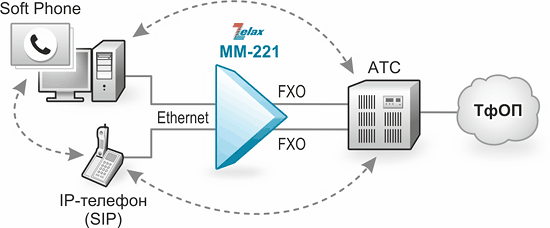

Подключение IP-телефонов к аналоговой АТС

Решение Zelax: Подключение IP-телефонов к аналоговой АТС

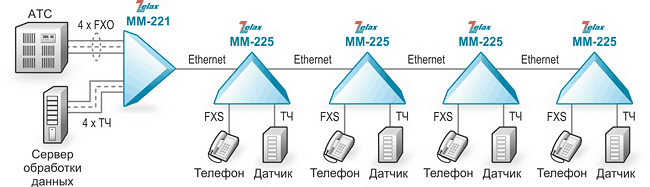

Организация голосовых и 2/4-проводных каналов ТЧ

Решение Zelax: Организация голосовых и 2/4-проводных каналов ТЧ

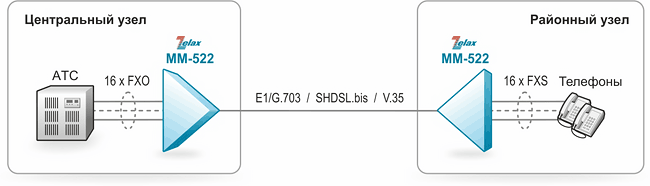

Передача голосовых каналов по медным витым парам,
через поток E1/G.703 и V.35

Решение Zelax: Передача голосовых каналов по медным витым парам, через поток E1/G.703 и V.35
Код заказа Описание
MM-22xRC-UNI-AC9 пластмассовый корпус, питание ~220 В
MM-22xRC-UNI-DC60 пластмассовый корпус, питание =20...72 В
MM-22xRC-UNI-K-AC9 для конструктива Р-510 (AC), питание ~9 В [на заказ]
MM-22xRC-UNI-K-DC60 для конструктива Р-510 (DC), питание =20...72 В [на заказ]
MM-22xRC-UNI-I-AC9 для конструктива Р-12, питание ~220 В [на заказ]
MM-22xRC-UNI-I-DC60 для конструктива Р-12, питание =20...72 В [на заказ]
MM-22xRC-UNI-T металлический корпус 19", 1U, питание ~220 В
MM-52xRC-UNI-AC220 металлический корпус 19", 1U, питание ~220 В
MM-52xRC-UNI-UPH металлический корпус 19", 1U, универсальное питание с резервированием ~220 В, =38...72 В

x — модификации 221, 225, 227, 522, 525, 527
— комплектуется сетевым адаптером ~220 В/~9 В

Голосовые модули:
Код заказа Описание
MIME-4xFXO Модуль с 4 портами FXO или ТЧ
MIME-4xFXS Модуль с 4 портами FXS
MIME-2xFXS-2xFXO Модуль с 2 портами FXS и 2 портами FXO или ТЧ
MIME-PTT Модуль с 1 портом для передачи голоса и сигнала Push To Talk
MIME-4xPTT Модуль с 4 портами для передачи голоса и сигнала Push To Talk
Код заказа Описание
MIM-E1A
MIM-2xE1A
MIM-4xE1A
Модули с одним, двумя и четырьмя портами G.703/E1 и поддержкой CRC-4.
Чувствительность приёмника –43 дБ.
MIM-G703
MIME-2xG703
Модули с одним и двумя портами G.703/E1.
Чувствительность приёмника –43 дБ.
MIME-2xG703L Модуль с двумя портами G.703/E1.
Чувствительность приёмника –12 дБ.
MIME-2xE05-R Модуль с 2 портами ИКМ-15/G.703/E1 с функцией аварийной коммутации.
Чувствительность приёмника –12 дБ.
MIM-VLT32 Модуль сжатия голосовых данных потоков E1/ИКМ-15
MIM-UPI2
MIM-UPI3
MIME-2xUPI3
Модули с последовательными универсальными портами УПИ-2/УПИ-3.
Поддерживаемые интерфейсы V.35, RS-232, V.11, RS-449/V.36, RS-530, X.21.
MIME-UPI3-G703L Модуль с одним последовательным универсальным портом УПИ-3 и одним портом G.703/E1. Чувствительность приёмника –12 дБ.
MIME-2xSHDSLQ Модуль с двумя портами SHDSL.bis.
Скорость передачи данных по одной паре до 12672 кбит/с.
MIME-4xFXS Модуль с 4 портами FXS
MIME-4xFXO Модуль с 4 портами FXO/ТЧ
MIME-2xFXS-2xFXO Модуль с 2 портами FXS и 2 портами FXO/ТЧ
MIME-PTT Модуль с 1 портом для передачи голоса и сигнала Push To Talk
MIME-4xPTT Модуль с 4 портами для передачи голоса и сигнала Push To Talk
MIME-4xRS232I Модуль с четырьмя портами RS-232 с гальванической развязкой
MIME-4xRS485I Модуль с четырьмя портами RS-485 с гальванической развязкой

Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru
