К-1Б Конвертер для стыка С1-ФЛ-БИ (С1-И)

  • Описание
  • Применение
  • Характеристики
  • Модификации
  • Документация

Основное назначение конвертера К-1Б — подключение оконечного оборудования данных (ООД) с синхронным или асинхронным интерфейсом к каналообразующей и специальной аппаратуре, имеющей стык С1-И. Данный стык используется на станциях космической связи и в шифровальной аппаратуре.

Периферийные интерфейсы RS-232 (С2, V.24/V.28), V.35, V.10, V.11, V.36 (RS-449), RS-530, X.21
Линейный интерфейс С1-И (С1-ФЛ-БИ)

Конвертер обеспечивает полностью прозрачный цифровой синхронный или асинхронный канал. Конвертер позволяет соединить шифровальную аппаратуру через стандартную аппаратуру передачи данных — мультиплексоры, модемы и т.д.

Встроенный синхронно-асинхронный преобразователь обеспечивает возможность связи асинхронных устройств (например, стандартных РС-совместимых компьютеров).

Преимущества
  • преобразование интерфейса С1-И (шифровальная аппаратура, станции космической связи) в стандартные цифровые интерфейсы: RS-232 (С2, V.24/V.28), V.35, V.10, V.11, V.36 (RS-449), RS-530, X.21;
  • работает в DTE и в DCE режимах;
  • полная гальваническая развязка от каналообразующей аппаратуры и сети питания;
  • удаление до 500 м от каналообразующей аппаратуры;
  • встроенный синхронно/асинхронный преобразователь на скорость от 1200 до 57600 бит/с;
  • встроенный BER-тестер;
  • гарантия 3 года.

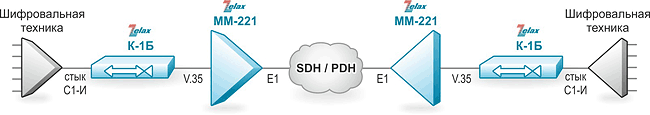

Решение Zelax: Соединение шифровальной аппаратуры со стыком С1-И через стандартную аппаратуру передачи данных
Соединение шифровальной аппаратуры со стыком С1-И
через стандартную аппаратуру передачи данных

Решение Zelax: Организация связи асинхронных устройств через аппаратуру со стыком С1-И
Организация связи асинхронных устройств через аппаратуру со стыком С1-И

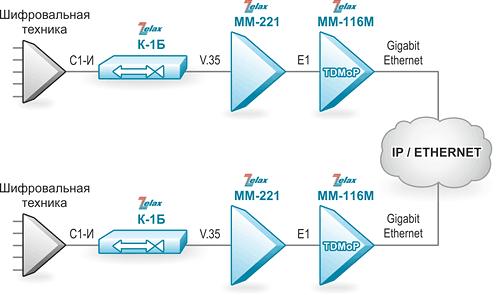

Решение Zelax: Передача данных интерфейса С1-И через IP/Ethernet
Передача данных интерфейса С1-И через IP/Ethernet
Стык С1-ФЛ-БИ (С1-И):
  • параметры сопряжения со стыком соответствуют ГОСТ 27232-87 и ОСТ4.208.002;
  • кодирование: биимпульс;
  • чувствительность приемника: –3 дБ.

Порт УПИ-2:
  • последовательный, универсальный порт: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11;
  • выбор интерфейса осуществляется подключением соответствующего кабеля;
  • режим работы: синхронный или асинхронный;
  • скорость передачи данных в синхронном режиме:
    от 1,5 до 256 кбит/с (для режима DTE),
    от 1,2 до 64 кбит/с (для режима DCE);
  • скорость передачи данных в асинхронном режиме: от 1,2 до 57,6 кбит/с (только для режима DCE);
  • управление потоком данных: отсутствует.
Управление и контроль работы:
  • при помощи микропереключателей;
  • встроенный BER-тестер;
  • возможность включения локальных и удалённых шлейфов;
  • светодиодная аварийная индикация.

Питание:
  • от сетевого адаптера ~220/~9 В;
  • =20...72 В.

Конструктивное исполнение:
  • металлический корпус 240x115x40 мм;
  • без корпуса, для монтажа в конструктив Р-312.
Код заказа Описание
К-1Б-AC9 * металлический корпус 240x115x40 мм, питание ~220 В
К-1Б-DC60 металлический корпус 240x115x40 мм, питание =20...72 В
К-1БК-AC9 для конструктива Р-312-AC, питание ~9 В
К-1БК-DC60 для конструктива Р-312-DC, питание =20...72 В

* — комплектуется сетевым адаптером ~220 В/~9 В
