К-713Б Конвертер интерфейсов G.703.1


  • Описание
  • Применение
  • Характеристики
  • Модификации
  • Документация

Конвертер К-713Б используется для подключения устройств со стандартными цифровыми интерфейсами к каналам E0 (64 кбит/с), построенным согласно стандарту G.703.1.

Решение оснащено портом УПИ-2 и дает полностью прозрачный цифровой синхронный или асинхронный канал.

Конвертер можно подключать в том числе к плате ВС-61 корзины АЦО-11 аппаратуры ИКМ-30-4, плате ЦИ-64 аппаратуры ИКМ-15/30.

Конвертер интерфейсов G.703.1 может находиться на расстоянии до 500 м от ИКМ при затухании кабеля до 3 Дб на частоте 32 кГц для противонаправленного стыка и до 3 Дб на частоте 128 кГц — для сонаправленного.

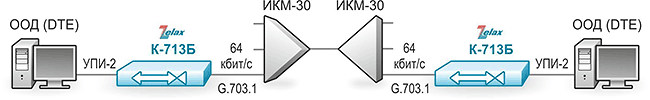

Асинхронные устройства — например, стандартные PC-совместимые компьютеры — могут быть связаны через тракт ИКМ благодаря встроенному в конвертер синхронно-асинхронному преобразователю.

Локальный и удалённый шлейфы с дистанционным включением с любого из конвертеров интерфейсов совместно со встроенным BER-тестером дают возможность отслеживать работоспособность как самого конвертера, так и сквозного канала через оборудование ИКМ.

Приемопередатчики вышеперечисленных видов интерфейсов выведены на один многоконтактный разъем на плате конвертера. Выбор типа интерфейса осуществляется за счет подключения соответствующего интерфейсного кабеля.

Преимущества
  • работает с каналами G.703.1 64 кбит/с;
  • универсальный синхронно/асинхронный цифровой порт УПИ-2: V.35, RS-530, V.36, RS-449, X.21, RS-232 (V.24), V.10, V.11;
  • встроенный BER-тестер;
  • гарантия 5 лет.




Порт G.703.1:
  • интерфейс: G.703.1 64 кбит/с, ГОСТ 27767-88;
  • стык: сонаправленный или противонаправленный;
  • чувствительность приёмника: –3 дБ.

Порт УПИ-2:
  • последовательный универсальный порт: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11;
  • выбор интерфейса осуществляется подключением соответствующего кабеля;
  • режим работы: синхронный или асинхронный, DCE;
  • скорость передачи данных в синхронном режиме: 64 кбит/с;
  • скорость передачи данных в асинхронном режиме: до 57,6 кбит/с;
  • управление потоком данных: отсутствует.
Управление и контроль работы:
  • при помощи микропереключателей;
  • встроенный BER-тестер;
  • возможность включения локальных и удалённых шлейфов;
  • светодиодная аварийная индикация.

Питание:
  • от сетевого адаптера ~220/~9 В;
  • =20...72 В.

Конструктивное исполнение:
  • металлический корпус 240x115x40 мм;
  • без корпуса, для монтажа в конструктив Р-312.
Код заказа Описание
К-713Б-AC9* металлический корпус 240x115x40 мм, питание ~220 В
К-713Б-DC60 металлический корпус 240x115x40 мм, питание =20...72 В
К-713БК-AC9 для конструктива Р-312-AC, питание ~9 В
К-713БК-DC60 для конструктива Р-312-DC, питание =20...72 В

* — комплектуется сетевым адаптером ~220 В/~9 В
