Оборудование мониторинга каналов связи
MM-221, MM-522
Оборудование предназначено для съёма информации с каналов G.703, E1 и V.35.
Оборудование мониторинга каналов связи с интерфейсами G.703, E1 и V.35, реализованное на базе мультисервисных коммутаторов Speedway, позволяет осуществлять съём информации (копирование) телефонной сигнализации и вызовов в сетях TDM для их последующего анализа внешним оборудованием. Подключение осуществляется в разрыв соединительных межстанционных линий. Съём (перехват) информации, передаваемой по каналам Е1, происходит незаметно и без влияния на работу телефонных станций, информация при этом не изменяется.
Решения СОРМ на базе оборудования мониторинга Speedway позволяют осуществлять съём информации в сетях связи общего пользования (ТфОП) и мобильных операторов (GSM, CDMA).
Для обеспечения надёжности и отказоустойчивости канала Е1, с которого снимается информация, в оборудование устанавливается модуль Е1 с функцией аварийной коммутации портов. При пропадании электропитания или выходе из строя оборудования модуль обеспечивает «прозрачную» передачу потока Е1 между портами.
Информация, снятая с канала связи, может быть передана по каналам G.703, Е1, V.35 или SHDSL.
Модульная конструкция (2 или 5 слотов расширения в зависимости от модели) обеспечивает оборудованию гибкость и универсальность. В рамках одного устройства можно осуществлять съём информации с 5 полных потоков Е1.
Оборудование мониторинга реализуется на базе мультисервисных коммутаторов Speedway установкой дополнительных модулей и соответствующими настройками программного обеспечения.
| Модель | Количество слотов расширения |
Количество портов Ethernet |
Количество слотов SFP |
Количество поддерживаемых WAN-портов |
Количество портов на кросс-коннекторе |
|---|---|---|---|---|---|
| MM-221RC-UNI | 2 | 1 | 2 | 8 | |
| MM-222RC-UNI | 2 | 1 | 4 | 8 | |
| MM-225RC-UNI | 1 | 4 | 2 | 4 | |
| MM-227RC-UNI | 1 | 3 | 1 | 2 | 4 |
| MM-522RC-UNI | 5 | 1 | 4 | 20 | |
| MM-525RC-UNI | 4 | 4 | 2 | 16 | |
| MM-527RC-UNI | 4 | 3 | 1 | 2 | 16 |
Дополнительную информацию о платформе Speedway можно найти в разделе «Мультисервисная платформа Speedway».
- съём информации из полного потока Е1 или отдельных таймслотов
- отсутствие влияния на канал передачи данных
- возможность выдачи информации, снятой с нескольких каналов связи, в один канал
- функция аварийной коммутации портов Е1
- встроенный кросс-коннектор
- модульная конструкция
- удаленное управление по Telnet
- гарантия 5 лет

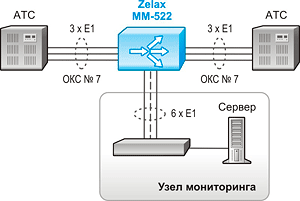

Мониторинг сигнализации и/или телефонных вызовов

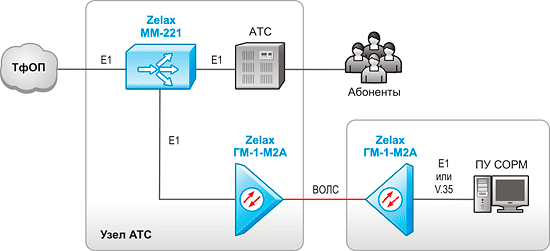

Использование оборудования мониторинга для подключения аппаратуры СОРМ
| Код заказа | Описание |
|---|---|
| MM-221RC-UNI-AC9 | пластмассовый корпус, питание ~220 В |
| MM-221RC-UNI-DC60 | пластмассовый корпус, питание =20...72 В |
| MM-221RC-UNI-K-AC9 | для конструктива Р-510 (AC), питание ~9 В [на заказ] |
| MM-221RC-UNI-K-DC60 | для конструктива Р-510 (DC), питание =20...72 В [на заказ] |
| MM-221RC-UNI-I-AC9 | для конструктива Р-12, питание ~220 В [на заказ] |
| MM-221RC-UNI-I-DC60 | для конструктива Р-12, питание =20...72 В [на заказ] |
| MM-221RC-UNI-T | металлический корпус 19", 1U, питание ~220 В |
| MM-52xRC-UNI-AC220 | металлический корпус 19", 1U, питание ~220 В |
| MM-522RC-UNI-UPH | металлический корпус 19", 1U, универсальное питание с резервированием ~220 В, =38...72 В |
— комплектуется сетевым адаптером ~220 В/~9 В
| Код заказа | Описание |
|---|---|
| MIM-E1A MIM-2xE1A MIM-4xE1A |
Модули с одним, двумя и четырьмя портами G.703/E1 и поддержкой CRC-4. Чувствительность приёмника –43 дБ. |
| MIM-G703 MIME-2xG703 |
Модули с одним и двумя портами G.703/E1. Чувствительность приёмника –43 дБ. |
| MIME-2xG703L | Модуль с двумя портами G.703/E1. Чувствительность приёмника –12 дБ. |
| MIME-2xE05-R | Модуль с 2 портами ИКМ-15/G.703/E1 с функцией аварийной коммутации. Чувствительность приёмника –12 дБ. |
| MIM-VLT32 | Модуль сжатия голосовых данных потоков E1/ИКМ-15 |
| MIM-UPI2 MIM-UPI3 MIME-2xUPI3 |
Модули с последовательными универсальными портами УПИ-2/УПИ-3. Поддерживаемые интерфейсы V.35, RS-232, V.11, RS-449/V.36, RS-530, X.21. |
| MIME-UPI3-G703L | Модуль с одним последовательным универсальным портом УПИ-3 и одним портом G.703/E1. Чувствительность приёмника –12 дБ. |
| MIME-2xSHDSLQ | Модуль с двумя портами SHDSL.bis. Скорость передачи данных по одной паре до 12672 кбит/с. |
| MIME-4xFXS | Модуль с 4 портами FXS |
| MIME-4xFXO | Модуль с 4 портами FXO/ТЧ |
| MIME-2xFXS-2xFXO | Модуль с 2 портами FXS и 2 портами FXO/ТЧ |
| MIME-PTT | Модуль с 1 портом для передачи голоса и сигнала Push To Talk |
| MIME-4xPTT | Модуль с 4 портами для передачи голоса и сигнала Push To Talk |
| MIME-4xRS232I | Модуль с четырьмя портами RS-232 с гальванической развязкой |
| MIME-4xRS485I | Модуль с четырьмя портами RS-485 с гальванической развязкой |
| Документация | Программное обеспечение |
Сертификаты |
|---|---|---|
|
|
