Коммутатор Top-of-Rack
ZES-5054XQ

Коммутатор Top-of-Rack Zelax ZES-5054XQ-ACR

Коммутатор Top-of-Rack для центров обработки данных и высокоскоростных сегментов корпоративных сетей.

Модель Количество и тип портов Ethernet
ZES-5054XQ-ACR 48 x SFP+ 10 Гбит/с 6 x QSFP+ 40 Гбит/с

Коммутатор третьего уровня Zelax ZES-5054XQ — компактный коммутатор (1U) с высокой плотностью портов (48 портов 10 Гбит/с и 6 портов 40 Гбит/с) и высокой пропускной способностью.

Коммутатор отвечает всем современным требованиям, обладает широкими функциональными возможностями и идеально подходит в качестве коммутатора Top-of-Rack (ToR) для ЦОД.

Среди основных задач, которые решают коммутаторы ZES — построение IP/MPLS-сетей, высоконадёжных технологических сетей, организация ЛВС промышленных предприятий, организация сетей видеонаблюдения, беспроводного доступа и т.д.

Преимущества
  • поддержка TRILL
  • поддержка VXLAN
  • гибкие механизмы качества обслуживания
  • динамическая маршрутизация
  • 72 порта 10G в 1U
  • стекирование VSF
  • гарантия 5 лет

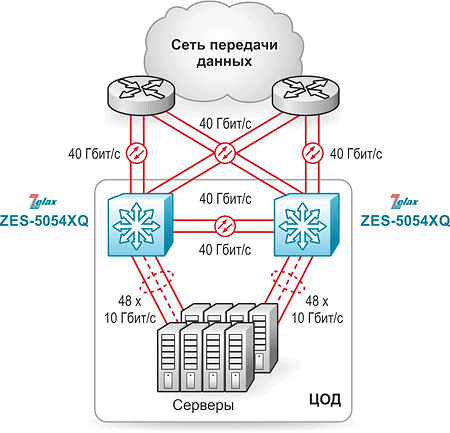

Организация СПД для ЦОД

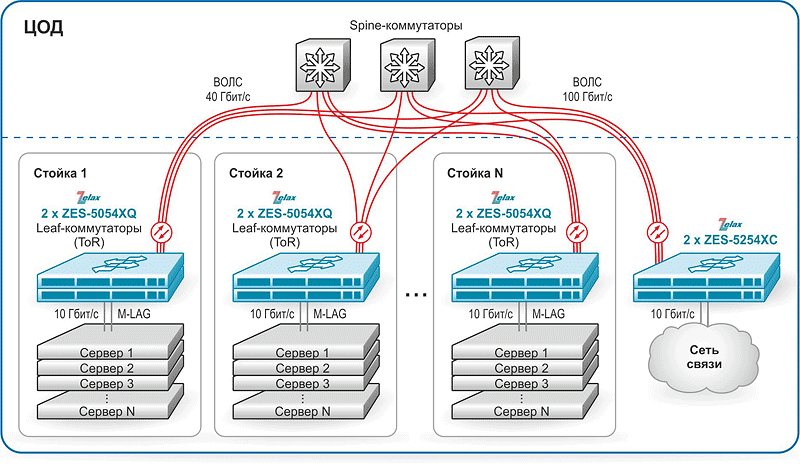

Организация СПД для ЦОД
Интерфейсы
  • 1000Base-X (IEEE 802.3z)
  • 10GBase (IEEE802.3ae)
  • 40GBase (IEEE802.3ba)
  • для управления:
    RS-232
    USB 2.0
    10/100/1000Base-T Ethernet
Функции для ЦОД
  • TRILL (Transparent Interconnection of Lots of Links)
  • VXLAN (Virtual Extensible LAN)
  • VSF (Virtual Switch Framework, стекирование)
  • OpenFlow 1.0
Протоколы 2-го уровня
  • 802.1d (STP), 802.1w (RSTP)
  • 802.1s (MSTP)
  • Root Guard
  • BPDU Tunnel
  • BPDU Guard
  • LLDP, LLDP-MED
  • ULDP
  • Loopback Detection
  • IGMP Snooping v1, v2, v3
  • IGMP Snooping Fast Leave
  • Multicast VLAN Registration (MVR)
  • IGMP Proxy
  • MLD Snooping v1, v2
  • DHCP Snooping
  • DHCP relay
  • DHCP опции 82
  • 802.3ad (LACP) агрегация портов: до 128 групп, до 8 портов в группе
  • управление потоком: 802.3x
  • предотвращение блокировки (HOL)
VLAN
  • 802.1Q
  • 802.1Q-in-Q: на основе портов, Selective, Flexible
  • GVRP
  • количество поддерживаемых VLAN: 4095
  • VLAN на основе протокола (по содержимому поля EtherType)
  • VLAN Translation
  • MAC VLAN
  • Voice VLAN
  • Private VLAN
Маршрутизация
  • таблица маршрутизации: до 128k записей
  • IPv4 и IPv6
  • RIP v1/v2
  • OSPF v2/v3
  • BGP4/BGP4+
  • VRRP
  • статическая маршрутизация
  • PBR
  • ECMP
Многоадресная рассылка
  • статические маршруты
  • PIM-DM, PIM-SM, PIM-SSM, MSDP, DVMRP, anycast RP
  • Multicast Receive Control
  • Illegal Multicast Source Detection
Качество обслуживания (QoS)
  • классификация трафика на основе: номера порта, MAC-адреса источника и назначения, VLAN ID, 802.1p, IPv4-адреса источника и назначения, IPv6-адреса источника и назначения, номера порта TCP/UDP, типа протокола, DiffServ (ToS, IP precedence), временного диапазона
  • ограничения полосы пропускания
  • количество очередей на каждом порту: 8
  • типы очередей: Strict Priority, SWRR, WRR, WDRR, WRED
  • шейпинг трафика
MPLS
  • MPLS
  • VRF
  • LDP
  • L2VPN (VPLS, VPWS)
  • L3VPN
Безопасность
  • привязка порта к МАС-адресу
  • ограничение количества МАС-адресов на порту
  • простые и расширенные списки доступа (ACL): MAC, IP, IP-MAC
  • фильтрация данных на основе: номера порта, VLAN ID, 802.1p, MAC-адреса источника и назначения, IPv4/6-адреса источника и назначения, номера порта TCP/UDP, типа протокола, полей ToS и IP precedence, поля EtherType, временного диапазона
  • port security
  • ARP Inspection (защита от ARP-атак)
  • IP-MAC-port binding
  • 802.1x
  • управление доступом 802.1х на основе портов и MAC-адресов
  • Guest VLAN
  • Auto VLAN
  • RADIUS/ TACACS+
  • локальная база пользователей
  • контроль broadcast, multicast и unicast шторма на каждом порту
IPv6
  • IPv6 списки доступа
  • QoS на основе IPv6
  • IPv6 MVR
  • IPv6 MLD snooping
  • IPv6 ND snooping
  • IPv6 ICMP
  • IPv6 ND
  • IPv6 Multicast Address Types
Производительность
  • коммутационная фабрика: 1,4 Тбит/с
  • производительность (для кадров Ethernet длиной 64 байта): 1071 Мп/c
  • размер таблицы MAC-адресов: до 288k
  • максимальный кадр: 12 кбайт
Управление и мониторинг
  • командная строка (CLI), два уровня доступа: мониторинг, управление
  • Telnet
  • SSH v1/v2
  • Console
  • Web-интерфейс (SSL)
  • IPv4/v6-управление
  • DHCP-клиент
  • DHCP-сервер
  • SNMP v1, v2c, v3
  • SNMP Trap
  • RMON v1, v2, v3, v9
  • локальный журнал событий
  • Syslog
  • sFlow
  • TFTP/FTP-клиент
  • TFTP/FTP-сервер
  • DNS client
  • SNTP/NTP
  • зеркалирование портов (RSPAN/ERSPAN): one-to-one, many-to-one, на основе потока трафика
  • OAM 802.3ah, 802.3ag
  • два образа программного обеспечения
  • два конфигурационного файла
Диагностика
  • диагностика оптических трансиверов (DDM)
  • ping, traceroute, debug
  • светодиодная индикация
Питание (в зависимости от модификации)
  • два блока питания ~220 В
  • резервируемое питание 1+1
Конструктивное исполнение
  • металлический корпус 19", 1U
  • 5 сменных вентиляторов
  • однонаправленная вентиляция
Код заказа Описание
ZES-5054XQ-ACR 48 слотов SFP+ 1/10 Гбит/с, 6 слотов QSFP+ 40 Гбит/с, два встроенных БП ~220В с резервированием, в стойку 19"

Кабели для стекирования
Код заказа Описание
QSFP-DAC-1M Кабель для стекирования, длина 1 м


Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru
