ГМ-2-MPR Многофункциональное модульное устройство


  • Описание
  • Применение
  • Характеристики
  • Модули MPR
  • Модификации
  • Документация и ПО

ГМ-2-MPR — модульное многофункциональное изделие, поддерживающее различные типы интерфейсов.

ГМ-2-MPR является модульным многофункциональным изделием, поддерживающим различные типы интерфейсов и позволяющим осуществлять передачу данных по различным физическим средам и каналам связи.

Благодаря гибкости настройки, ГМ-2-MPR совмещает в себе функциональность модема, мультиплексора, голосового шлюза, коммутатора и маршрутизатора.

Устройство поддерживает интерфейсы SHDSL.bis, E1, FXS/FXO/ТЧ, RS-232 и Ethernet.

Интуитивно понятный web-интерфейс устройства позволяет производить безошибочную настройку требуемого функционала, а широкий набор сетевых протоколов, таких как SNMP и syslog – непрерывный мониторинг его работы.

Зависимость скорости передачи данных от длины и сечения кабеля приведены в таблице (в расчёте на одну пару):

Скорость,
кбит/с
(по одной паре)
Максимальная длина линии, км,
при использовании кабеля типа:
TПП-0,4 TПП-0,5 КСПП-0,9 КСПП-1,2 ЗКП-1,2 МКС-1,2
1024 5,3 7,8 17 18,2 28 30
2048 4,3 6,2 12 13,3 20 21
4096 3 4,6 8 10,5 12 14
5696 2,5 3,6 7 7,7 10 11
6144 2,3 3,4 5,7 6,3 8,5 9
10240 1,4 2 4,5 5 6,8 7,2
14080 0,8 1,2 3,7 4,1 5,6 5,9

Преимущества
  • модульная конструкция;
  • гибкость в выборе интерфейсов;
  • встроенный 4-х портовый управляемый коммутатор Ethernet;
  • удобство настройки через web-интерфейс;
  • возможность сохранения и загрузки конфигурации;
  • гарантия 5 лет.

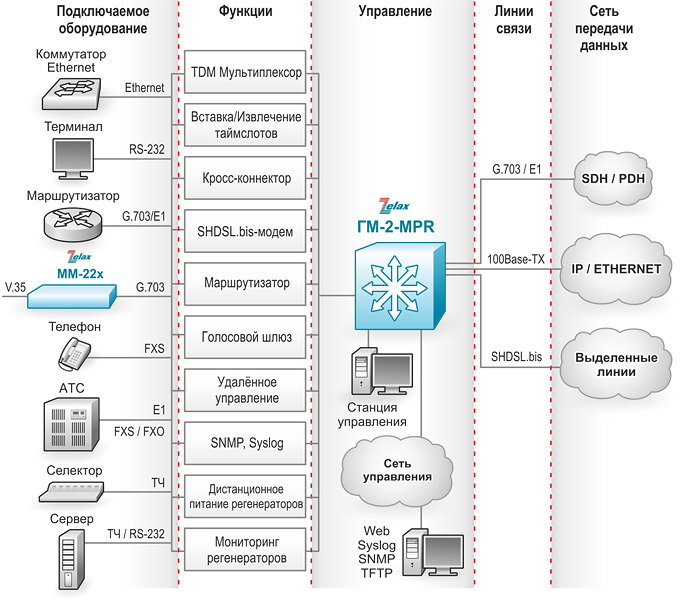

Решение Zelax: Многофункциональное модульное устройство ГМ-2-MPR

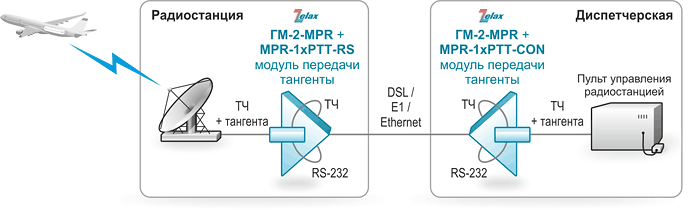

Решение Zelax: Многофункциональное модульное устройство ГМ-2-MPR c модулями MPR-xPTT
Интерфейсные модули:
  • MPR-хE1 — модули с одним, двумя, четырьмя и восемью портами G.703/E1;
  • MPR-хSHDSL-VQ — модули с одним и двумя портами SHDSL.bis;
  • MPR-2xSHDSL-VQ-RPT240 — модуль с двумя портами SHDSL.bis и функцией передачи дистанционного питания;
  • MPR-4xRS232 — модуль с четырьмя портами RS-232;
  • MPR-4xVS — модуль с четырьмя слотами для установки голосовых субмодулей;
  • MPR-2xFXS — субмодули с двумя портами FXS, FXO или ТЧ;
  • MPR-xPTT-CON — модуль с одним или четырьмя портами для подключения к пульту управления радиостанцией;
  • MPR-xPTT-RS — модуль с одним или четырьмя портами для подключения радиостанции.
Управление и мониторинг:
  • Web-интерфейс;
  • Syslog;
  • TFTP — сохранение и загрузка конфигурационного файла и обновление программного обеспечения;
  • внутриполосное управление по каналам Ethernet, G.703/E1, SHDSL.

Диагностика:
  • ping, traceroute;
  • возможность включения локальных и удалённых шлейфов;
  • аварийная светодиодная индикация.

Питание:
  • ~220 В;
  • =36...72 В.

Конструктивное исполнение:
  • металлический корпус 1U, 19”.

Модули MPR предназначены для подключения оборудования ГМ-2-MPR к различным сетям передачи данных и расширения его функциональных возможностей.


Модуль Zelax MPR-2xE1 с двумя портами G.703/E1

MPR-E1 / MPR-2xE1 / MPR-4xE1 / MPR-8xE1 — модули с одним, двумя, четырьмя и восемью портами G.703/E1:
  • линейный интерфейс: G.703, ГОСТ 27767-88;
  • цикловая структура: отсутствует/G.704;
  • чувствительность приёмника: -12 дБ / -43 дБ;
  • линейный код: HDB3 и AMI.

Модули предназначены для подключения оборудования ГМ-2-MPR к сетям передачи данных SDH/PDH, радиорелейным линия связи, телефонным станциям и т.п.


MPR-2xSHDSL-VQ - модуль Zelax MPR-2xE1 с двумя портами SHDSL

MPR-SHDSL-VQ / MPR-2xSHDSL-VQ / MPR-2xSHDSL-VQ-RPT240 — модули с одним и двумя портами SHDSL:
  • физическая линия: 1 или 2 витые пары;
  • параметры линейного интерфейса согласно рекомендациям:
    • ITU G.SHDSL (ITU-T G.991.2, G.994.1);
    • ETSI SDSL (ETSI TS 101 524).
  • модуляция: TCPAM-8, TCPAM-16, TCPAM-32, TCPAM-64 и TCPAM-128;
  • скорость передачи данных: от 192 до 14080 кбит/с;
  • встроенный источник дистанционного питания (в модификации RPT240).

Модули в составе оборудования ГМ-2-MPR применяются при построении широкополосных сетей абонентского доступа по медным линиям.


MPR-4xRS232 - модуль Zelax MPR-2xE1 с четырьмя портами RS-232

MPR-4xRS232 — модуль с четырьмя портами RS-232:
  • интерфейс: RS-232 (V.24/V.28);
  • количество портов: 4;
  • скорость передачи данных: до 230 кбит/с;
  • режим передачи данных: асинхронный;
  • режим работы: DCE или DTE;
  • управление потоком данных: аппаратное или программное.

Модуль применяется для передачи данных RS-232 через каналы TDM или SHDSL, а также для организации терминальных серверов.


MPR-4xVS - голосовой модуль Zelax с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF

MPR-4xVS — голосовой модуль с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF.

Допускается установка субмодулей с портами FXS, FXO и ТЧ одновременно.


MPR-2xFXS / MPR-2xFXO — субмодуль с двумя портами FXS или FXO:
  • интерфейс: FXS или FXO;
  • количество портов: 2;
  • способ набора номера: импульсный и тональный;
  • поддержка режима FXS-FXS.

Субмодуль используется совместно с голосовым модулем MPR-4xVS для подключения к ГМ-2-MPR традиционных АТС, аналоговых телефонных аппаратов и факсов.


MPR-2xVF — субмодуль с двумя портами ТЧ:
  • интерфейс: двух или четырёхпроводный канал ТЧ;
  • количество портов: 2;
  • уровни передачи/приёма в четырёхпроводном режиме:
    • оконечный режим: –13 дБ / 4 дБ;
    • транзитный режим: 4 дБ / 4 дБ.
  • уровни передачи/приёма в двухпроводном режиме:
    • оконечный режим: 0 дБ / –7 дБ;
    • транзитный режим: –3,5 дБ / –3,5 дБ.


Zelax MPR-1xPTT-CON - модуль с одним портом для подключения к пульту управления радиостанцией

MPR-1xPTT-CON, MPR-4xPTT-CON — модуль с одним или четырьмя портами для подключения к пульту управления радиостанцией:
  • интерфейс: четырехпроводный порт ТЧ с поддержкой приёма управляющего сигнала от пульта.

Zelax MPR-1xPTT-RS - модуль с одним портом для подключения радиостанции

MPR-1xPTT-RS, MPR-4xPTT-RS — модуль с одним или четырьмя портами для подключения радиостанции:
  • интерфейс: четырехпроводный порт ТЧ с поддержкой передачи управляющего сигнала к радиостанции.

Модули предназначены для передачи сигнала управления режимом прием-передача радиостанции через канал связи, образованный мультиплексорами ГМ-2-MPR.

Преимущества
  • широкий выбор;
  • высокая надёжность;
  • оптимальное соотношение цена/качество.
