ГМ-2-MPR Мультиплексор E1


  • Описание
  • Применение
  • Характеристики
  • Модули MPR
  • Модификации
  • Документация и ПО

Мультиплексор ГМ-2-MPR предназначен для передачи данных интерфейсов Е1, FXS/FXO, ТЧ, RS-232 и данных Ethernet по потокам G.703 и E1.

Мультиплексор ГМ-2-MPR является эффективным решением для передачи данных интерфейсов Е1, FXS/FXO/ТЧ, RS-232 и Ethernet через каналообразующее оборудование с интерфейсом Е1.

Передача данных может осуществляться как через полный поток G.703 так и через произвольно выбранные канальные интервалы потока Е1.

При передаче данных интерфейсов FXS/FXO/ТЧ существует возможность сокращения требуемого количества канальных интервалов за счёт использования различных алгоритмов сжатия голосовых данных.

В случае передачи данных Ethernet, канал передачи может настраиваться как в режиме «прозрачного» моста (bridge), так и в режиме IP-маршрутизации. ГМ-2-MPR поддерживает работу в различных топологиях — «точка–точка», «цепочка», «кольцо».

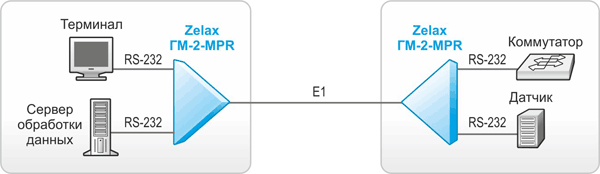

Передача данных RS-232 по каналу Е1 может быть использована для удаленного управления сетевыми устройствами или получения данных с оборудования контроля, учета и телеметрии.

Мультиплексор реализуется на базе многофункциональных устройств ГМ-2-MPR установкой дополнительных модулей и соответствующими настройками программного обеспечения. Дополнительную информацию о платформе ГМ-2-MPR можно найти в разделе «Многофункциональное устройство ГМ-2-MPR».

Преимущества

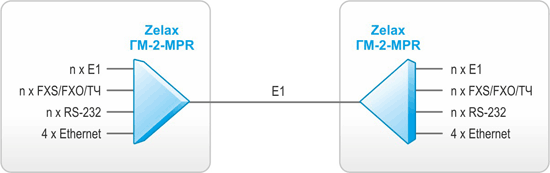

  • мультиплексирование данных нескольких интерфейсов в один поток Е1;
  • два независимых источника синхронизации;
  • чувствительность приёмника порта Е1 до –43 дБ;
  • гибкие механизмы настройки мультиплексирования;
  • различные алгоритмы сжатия голоса для оптимизации пропускной способности;
  • гарантия 5 лет.

Модули E1 и RS-232:
  • MPR-E1/MPR-2xE1/MPR-4xE1/MPR-8xE1 — модули с одним, двумя, четырьмя и восемью портами G.703/E1;
  • MPR-4xRS232 — модуль с четырьмя портами RS-232.

Параметры порта E1:
  • линейный интерфейс: G.703, ГОСТ 27767-88;
  • цикловая структура: отсутствует/G.704;
  • чувствительность приёмника: –12 дБ / –43 дБ;
  • линейный код: HDB3 и AMI.
Параметры порта RS-232:
  • интерфейс: RS-232 (V.24/V.28);
  • количество портов: 4;
  • скорость передачи данных: до 230 кбит/с;
  • режим передачи данных: асинхронный;
  • режим работы: DCE или DTE;
  • аппаратное или программное управление потоком данных.

Модули MPR предназначены для подключения оборудования ГМ-2-MPR к различным сетям передачи данных и расширения его функциональных возможностей.


Модуль Zelax MPR-2xE1 с двумя портами G.703/E1

MPR-E1 / MPR-2xE1 / MPR-4xE1 / MPR-8xE1 — модули с одним, двумя, четырьмя и восемью портами G.703/E1:
  • линейный интерфейс: G.703, ГОСТ 26886-86;
  • цикловая структура: отсутствует/G.704;
  • чувствительность приёмника: -12 дБ / -43 дБ;
  • линейный код: HDB3 и AMI.

Модули предназначены для подключения оборудования ГМ-2-MPR к сетям передачи данных SDH/PDH, радиорелейным линия связи, телефонным станциям и т.п.


MPR-2xSHDSL-VQ - модуль Zelax MPR-2xE1 с двумя портами SHDSL

MPR-SHDSL-VQ / MPR-2xSHDSL-VQ / MPR-2xSHDSL-VQ-RPT240 — модули с одним и двумя портами SHDSL:
  • физическая линия: 1 или 2 витые пары;
  • параметры линейного интерфейса согласно рекомендациям:
    • ITU G.SHDSL (ITU-T G.991.2, G.994.1);
    • ETSI SDSL (ETSI TS 101 524).
  • модуляция: TCPAM-8, TCPAM-16, TCPAM-32, TCPAM-64 и TCPAM-128;
  • скорость передачи данных: от 192 до 14080 кбит/с;
  • встроенный источник дистанционного питания (в модификации RPT240).

Модули в составе оборудования ГМ-2-MPR применяются при построении широкополосных сетей абонентского доступа по медным линиям.


MPR-4xRS232 - модуль Zelax MPR-2xE1 с четырьмя портами RS-232

MPR-4xRS232 — модуль с четырьмя портами RS-232:
  • интерфейс: RS-232 (V.24/V.28);
  • количество портов: 4;
  • скорость передачи данных: до 230 кбит/с;
  • режим передачи данных: асинхронный;
  • режим работы: DCE или DTE;
  • управление потоком данных: аппаратное или программное.

Модуль применяется для передачи данных RS-232 через каналы TDM или SHDSL, а также для организации терминальных серверов.


MPR-4xVS - голосовой модуль Zelax с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF

MPR-4xVS — голосовой модуль с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF.

Допускается установка субмодулей с портами FXS, FXO и ТЧ одновременно.


MPR-2xFXS / MPR-2xFXO — субмодуль с двумя портами FXS или FXO:
  • интерфейс: FXS или FXO;
  • количество портов: 2;
  • способ набора номера: импульсный и тональный;
  • поддержка режима FXS-FXS.

Субмодуль используется совместно с голосовым модулем MPR-4xVS для подключения к ГМ-2-MPR традиционных АТС, аналоговых телефонных аппаратов и факсов.


MPR-2xVF — субмодуль с двумя портами ТЧ:
  • интерфейс: двух или четырёхпроводный канал ТЧ;
  • количество портов: 2;
  • уровни передачи/приёма в четырёхпроводном режиме:
    • оконечный режим: –13 дБ / 4 дБ;
    • транзитный режим: 4 дБ / 4 дБ.
  • уровни передачи/приёма в двухпроводном режиме:
    • оконечный режим: 0 дБ / –7 дБ;
    • транзитный режим: –3,5 дБ / –3,5 дБ.


Zelax MPR-1xPTT-CON - модуль с одним портом для подключения к пульту управления радиостанцией

MPR-1xPTT-CON, MPR-4xPTT-CON — модуль с одним или четырьмя портами для подключения к пульту управления радиостанцией:
  • интерфейс: четырехпроводный порт ТЧ с поддержкой приёма управляющего сигнала от пульта.

Zelax MPR-1xPTT-RS - модуль с одним портом для подключения радиостанции

MPR-1xPTT-RS, MPR-4xPTT-RS — модуль с одним или четырьмя портами для подключения радиостанции:
  • интерфейс: четырехпроводный порт ТЧ с поддержкой передачи управляющего сигнала к радиостанции.

Модули предназначены для передачи сигнала управления режимом прием-передача радиостанции через канал связи, образованный мультиплексорами ГМ-2-MPR.

Преимущества
  • широкий выбор;
  • высокая надёжность;
  • оптимальное соотношение цена/качество.
Код заказа Описание
ГМ-2-MPR-T-AC220 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 10,5 Вт, поддержка формирования дистанционного питания, металлический корпус 19", 1U, питание AC: ~187...~242 В
ГМ-2-MPR-T-DCH 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 10,5 Вт, поддержка формирования дистанционного питания, металлический корпус 19", 1U, питание DC: –36...–72 В
ГМ-2-MPR-T-AC220.V 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 35 Вт, без поддержки формирования дистанционного питания, металлический корпус 19", 1U, питание AC: ~187...~242 В
ГМ-2-MPR-T-AC220.VR 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 45 Вт, поддержка формирования дистанционного питания, металлический корпус 19", 1U, питание AC: ~187...~242 В
ГМ-2-MPR-T-DCH.VR 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 35 Вт, поддержка формирования дистанционного питания, металлический корпус 19", 1U, питание DC: –36...–72 В

Модули для ГМ-2-MPR:
Код заказа Описание
MPR-E1 модуль c одним портом G.703/E1
MPR-2xE1 модуль c двумя портами G.703/E1
MPR-4хЕ1 модуль c четырьмя портами G.703/E1
MPR-8xE1 модуль c восемью портами G.703/E1
MPR-4хRS232-DCE модуль c четырьмя портами RS-232 DCE
MPR-4хRS232-DTE модуль c четырьмя портами RS-232 DTE
MPR-4xVS модуль голосовой, 4 слота для установки субмодулей с портами FXS, FXO и ТЧ
MPR-2xFXS субмодуль с двумя портами FXS
MPR-2xFXO субмодуль с двумя портами FXO
MPR-2xVF субмодуль с двумя портами ТЧ
Документация Программное
обеспечение
Сертификаты
