ГМ-2-MPR Голосовой шлюз


  • Описание

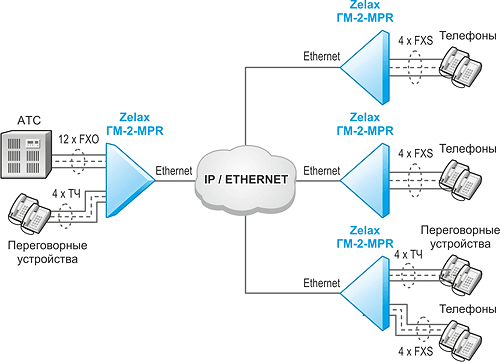

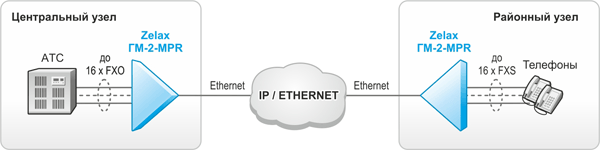

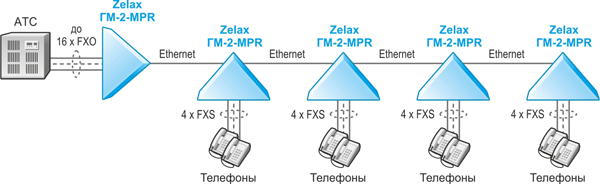

  • Применение
  • Характеристики
  • Модули MPR
  • Модификации
  • Документация и ПО

Голосовой шлюз ГМ-2-MPR специально разработан компанией Zelax для построения каналов FXS/FXO/ТЧ через IP-сети.

Шлюз FXS/FXO отечественного производства позволяет объединить в одну сеть и традиционные аналоговые телефоны, и факсимильные устройства, и стандартные телефонные модемы для каналов тональной частоты. Полоса канала во время передачи голосовых данных выделяется устройством динамически. Порты ТЧ поддерживают работу в двух- или четырхпроводном режиме.

ГМ-2-MPR использует метки приоритета в IP-пакетах, что обеспечивает высокое качество организуемых голосовых каналов.

Каждый голосовой шлюз ГМ-2-MPR поддерживает до 16 FXS/FXO/ТЧ-портов, при этом субмодули, содержащие порты ТЧ и порты FXS/FXO, могут быть установлены одновременно. Количество портов FXS/FXO/ТЧ можно увеличить благодаря заложенной в шлюзе ГМ-2-MPR функции стекирования шасси.

Голосовой шлюз Zelax создается на основе многофункциональной платформы ГМ-2-MPR при помощи установки дополнительных модулей и необходимых настроек программного обеспечения. Дополнительную информацию об оборудовании ГМ-2-MPR можно найти в разделе «Многофункциональное устройство ГМ-2-MPR».

Преимущества
  • различные алгоритмы сжатия голоса для оптимизации пропускной способности;
  • функции обнаружения голосовой активности, эхоподавления и изменения уровня сигнала на приеме и передаче;
  • поддержка QoS;
  • гибкие механизмы адресации голосового трафика;
  • поддержка режима FXS-FXS;
  • гарантия 5 лет.



Голосовые модули:
  • MPR-4xVS — модуль с четырьмя слотами для установки голосовых субмодулей;
  • MPR-2xFXS/MPR-2xFXO/MPR-2xVF — субмодули с двумя портами FXS, FXO или ТЧ;
  • Поддерживаемые кодеки — G.729, A-law, G.723, iLBC, G.729E, G.726-16, G.726.
Параметры голосовых модулей:
  • Порты FXS, FXO:
    • интерфейс: FXS или FXO;
    • количество портов: 2;
    • способ набора номера — импульсный и тональный;
    • поддержка режима FXS-FXS.
  • Порт ТЧ:
    • интерфейс: двух или четырхпроводный канал ТЧ;
    • количество портов: 2;
    • уровни передачи/приёма в четырхпроводном режиме:
      • оконечный режим –13дБ/4дБ;
      • транзитный режим 4дБ/4дБ.
    • уровни передачи/приёма в двухпроводном режиме:
      • оконечный режим 0дБ/–7дБ;
      • транзитный режим –3,5дБ/–3,5 дБ.

Модули MPR предназначены для подключения оборудования ГМ-2-MPR к различным сетям передачи данных и расширения его функциональных возможностей.


Модуль Zelax MPR-2xE1 с двумя портами G.703/E1

MPR-E1 / MPR-2xE1 / MPR-4xE1 / MPR-8xE1 — модули с одним, двумя, четырьмя и восемью портами G.703/E1:
  • линейный интерфейс: G.703, ГОСТ 27767-88;
  • цикловая структура: отсутствует/G.704;
  • чувствительность приёмника: -12 дБ / -43 дБ;
  • линейный код: HDB3 и AMI.

Модули предназначены для подключения оборудования ГМ-2-MPR к сетям передачи данных SDH/PDH, радиорелейным линия связи, телефонным станциям и т.п.


MPR-2xSHDSL-VQ - модуль Zelax MPR-2xE1 с двумя портами SHDSL

MPR-SHDSL-VQ / MPR-2xSHDSL-VQ / MPR-2xSHDSL-VQ-RPT240 — модули с одним и двумя портами SHDSL:
  • физическая линия: 1 или 2 витые пары;
  • параметры линейного интерфейса согласно рекомендациям:
    • ITU G.SHDSL (ITU-T G.991.2, G.994.1);
    • ETSI SDSL (ETSI TS 101 524).
  • модуляция: TCPAM-8, TCPAM-16, TCPAM-32, TCPAM-64 и TCPAM-128;
  • скорость передачи данных: от 192 до 14080 кбит/с;
  • встроенный источник дистанционного питания (в модификации RPT240).

Модули в составе оборудования ГМ-2-MPR применяются при построении широкополосных сетей абонентского доступа по медным линиям.


MPR-4xRS232 - модуль Zelax MPR-2xE1 с четырьмя портами RS-232

MPR-4xRS232 — модуль с четырьмя портами RS-232:
  • интерфейс: RS-232 (V.24/V.28);
  • количество портов: 4;
  • скорость передачи данных: до 230 кбит/с;
  • режим передачи данных: асинхронный;
  • режим работы: DCE или DTE;
  • управление потоком данных: аппаратное или программное.

Модуль применяется для передачи данных RS-232 через каналы TDM или SHDSL, а также для организации терминальных серверов.


MPR-4xVS - голосовой модуль Zelax с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF

MPR-4xVS — голосовой модуль с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF.

Допускается установка субмодулей с портами FXS, FXO и ТЧ одновременно.


MPR-2xFXS / MPR-2xFXO — субмодуль с двумя портами FXS или FXO:
  • интерфейс: FXS или FXO;
  • количество портов: 2;
  • способ набора номера: импульсный и тональный;
  • поддержка режима FXS-FXS.

Субмодуль используется совместно с голосовым модулем MPR-4xVS для подключения к ГМ-2-MPR традиционных АТС, аналоговых телефонных аппаратов и факсов.


MPR-2xVF — субмодуль с двумя портами ТЧ:
  • интерфейс: двух или четырёхпроводный канал ТЧ;
  • количество портов: 2;
  • уровни передачи/приёма в четырёхпроводном режиме:
    • оконечный режим: –13 дБ / 4 дБ;
    • транзитный режим: 4 дБ / 4 дБ.
  • уровни передачи/приёма в двухпроводном режиме:
    • оконечный режим: 0 дБ / –7 дБ;
    • транзитный режим: –3,5 дБ / –3,5 дБ.


Zelax MPR-1xPTT-CON - модуль с одним портом для подключения к пульту управления радиостанцией

MPR-1xPTT-CON, MPR-4xPTT-CON — модуль с одним или четырьмя портами для подключения к пульту управления радиостанцией:
  • интерфейс: четырехпроводный порт ТЧ с поддержкой приёма управляющего сигнала от пульта.

Zelax MPR-1xPTT-RS - модуль с одним портом для подключения радиостанции

MPR-1xPTT-RS, MPR-4xPTT-RS — модуль с одним или четырьмя портами для подключения радиостанции:
  • интерфейс: четырехпроводный порт ТЧ с поддержкой передачи управляющего сигнала к радиостанции.

Модули предназначены для передачи сигнала управления режимом прием-передача радиостанции через канал связи, образованный мультиплексорами ГМ-2-MPR.

Преимущества
  • широкий выбор;
  • высокая надёжность;
  • оптимальное соотношение цена/качество.
Код заказа Описание
ГМ-2-MPR-T-AC220 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 10,5 Вт, поддержка формирования дистанционного питания, металлический корпус 19", 1U, питание AC: ~187...~242 В
ГМ-2-MPR-T-DCH 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 10,5 Вт, поддержка формирования дистанционного питания, металлический корпус 19", 1U, питание DC: –36...–72 В
ГМ-2-MPR-T-AC220.V 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 35 Вт, без поддержки формирования дистанционного питания, металлический корпус 19", 1U, питание AC: ~187...~242 В
ГМ-2-MPR-T-AC220.VR 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 45 Вт, поддержка формирования дистанционного питания, металлический корпус 19", 1U, питание AC: ~187...~242 В
ГМ-2-MPR-T-DCH.VR 4 слота для установки дополнительных модулей, 4 порта Ethernet 10/100Base-TX, максимальная мощность, потребляемая модулями 35 Вт, поддержка формирования дистанционного питания, металлический корпус 19", 1U, питание DC: –36...–72 В


Модули для ГМ-2-MPR:
Код заказа Описание
MPR-4xVS модуль голосовой, 4 слота для установки субмодулей с портами FXS, FXO и ТЧ
MPR-2xFXS субмодуль с двумя портами FXS
MPR-2xFXO субмодуль с двумя портами FXO
MPR-2xVF субмодуль с двумя портами ТЧ
