ГМ-2-MPR Терминальный сервер


  • Описание
  • Применение
  • Модули MPR

Терминальный сервер создан отечественной компанией Zelax для дистанционного администрирования различных устройств с использованием интерфейса RS-232 (V.24/V.28).

Построенный на базе модема ГМ-2-MPR, терминальный сервер Zelax позволяет удаленно управлять различным оборудованием через IP-сети. В зависимости от размеров и целей заказчиков, решение может иметь 4, 8, 12 или 16 портов RS-232 (V.24/V.28).

При необходимости терминальный сервер может быть подключен к сети передачи данных не только по каналам Ethernet, но и по G.703/E1, SHDSL, RS-232 — нужно только установить дополнительный модуль с WAN-портом. Встроенный маршрутизатор дает возможность использовать протоколы PPP, HDLC.

Алгоритм управления оборудованием через терминальный сервер следующий: консольные порты RS-232 управляемого устройства подключаются к портам RS-232 сервера, к которому, в свою очередь, по протоколу SSH или при помощи браузера, подключается удаленная станция управления. Процесс управления отображается в окне программы, используемой для установления соединения.

Терминальный сервер реализуется на базе многофункционального устройства ГМ-2-MPR при помощи необходимых интерфейсных модулей и программных настроек.

Преимущества
  • до 16 портов RS-232;
  • независимая настройка каждого порта RS-232;
  • полный набор квитирующих сигналов портов RS-232;
  • поддержка VLAN (802.1Q);
  • управление по SSH;
  • гарантия 5 лет.

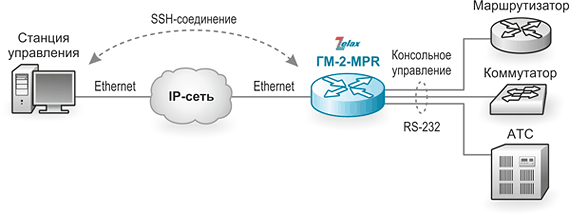

Терминальный сервер. Решение Zelax: Управление оборудованием через консольный порт RS-232 удалённо по SSH-соединению
Управление оборудованием через консольный порт RS-232 удалённо
по SSH-соединению

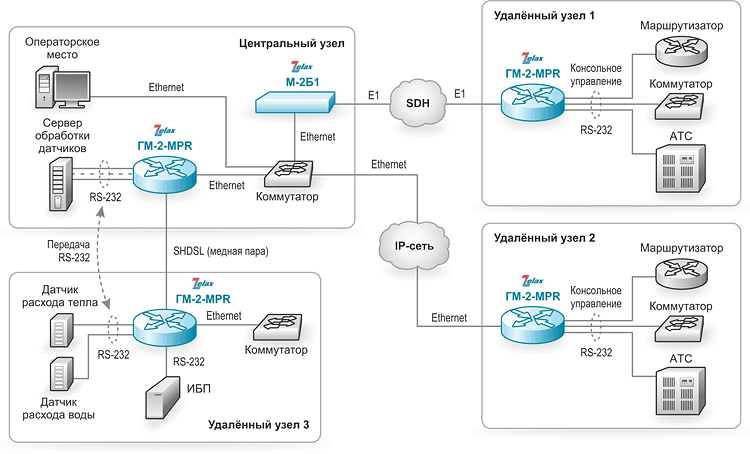

Терминальный сервер. Решение Zelax

Модули MPR предназначены для подключения оборудования ГМ-2-MPR к различным сетям передачи данных и расширения его функциональных возможностей.


Модуль Zelax MPR-2xE1 с двумя портами G.703/E1

MPR-E1 / MPR-2xE1 / MPR-4xE1 / MPR-8xE1 — модули с одним, двумя, четырьмя и восемью портами G.703/E1:
  • линейный интерфейс: G.703, ГОСТ 27767-88;
  • цикловая структура: отсутствует/G.704;
  • чувствительность приёмника: -12 дБ / -43 дБ;
  • линейный код: HDB3 и AMI.

Модули предназначены для подключения оборудования ГМ-2-MPR к сетям передачи данных SDH/PDH, радиорелейным линия связи, телефонным станциям и т.п.


MPR-2xSHDSL-VQ - модуль Zelax MPR-2xE1 с двумя портами SHDSL

MPR-SHDSL-VQ / MPR-2xSHDSL-VQ / MPR-2xSHDSL-VQ-RPT240 — модули с одним и двумя портами SHDSL:
  • физическая линия: 1 или 2 витые пары;
  • параметры линейного интерфейса согласно рекомендациям:
    • ITU G.SHDSL (ITU-T G.991.2, G.994.1);
    • ETSI SDSL (ETSI TS 101 524).
  • модуляция: TCPAM-8, TCPAM-16, TCPAM-32, TCPAM-64 и TCPAM-128;
  • скорость передачи данных: от 192 до 14080 кбит/с;
  • встроенный источник дистанционного питания (в модификации RPT240).

Модули в составе оборудования ГМ-2-MPR применяются при построении широкополосных сетей абонентского доступа по медным линиям.


MPR-4xRS232 - модуль Zelax MPR-2xE1 с четырьмя портами RS-232

MPR-4xRS232 — модуль с четырьмя портами RS-232:
  • интерфейс: RS-232 (V.24/V.28);
  • количество портов: 4;
  • скорость передачи данных: до 230 кбит/с;
  • режим передачи данных: асинхронный;
  • режим работы: DCE или DTE;
  • управление потоком данных: аппаратное или программное.

Модуль применяется для передачи данных RS-232 через каналы TDM или SHDSL, а также для организации терминальных серверов.


MPR-4xVS - голосовой модуль Zelax с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF

MPR-4xVS — голосовой модуль с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF.

Допускается установка субмодулей с портами FXS, FXO и ТЧ одновременно.


MPR-2xFXS / MPR-2xFXO — субмодуль с двумя портами FXS или FXO:
  • интерфейс: FXS или FXO;
  • количество портов: 2;
  • способ набора номера: импульсный и тональный;
  • поддержка режима FXS-FXS.

Субмодуль используется совместно с голосовым модулем MPR-4xVS для подключения к ГМ-2-MPR традиционных АТС, аналоговых телефонных аппаратов и факсов.


MPR-2xVF — субмодуль с двумя портами ТЧ:
  • интерфейс: двух или четырёхпроводный канал ТЧ;
  • количество портов: 2;
  • уровни передачи/приёма в четырёхпроводном режиме:
    • оконечный режим: –13 дБ / 4 дБ;
    • транзитный режим: 4 дБ / 4 дБ.
  • уровни передачи/приёма в двухпроводном режиме:
    • оконечный режим: 0 дБ / –7 дБ;
    • транзитный режим: –3,5 дБ / –3,5 дБ.


Zelax MPR-1xPTT-CON - модуль с одним портом для подключения к пульту управления радиостанцией

MPR-1xPTT-CON, MPR-4xPTT-CON — модуль с одним или четырьмя портами для подключения к пульту управления радиостанцией:
  • интерфейс: четырехпроводный порт ТЧ с поддержкой приёма управляющего сигнала от пульта.

Zelax MPR-1xPTT-RS - модуль с одним портом для подключения радиостанции

MPR-1xPTT-RS, MPR-4xPTT-RS — модуль с одним или четырьмя портами для подключения радиостанции:
  • интерфейс: четырехпроводный порт ТЧ с поддержкой передачи управляющего сигнала к радиостанции.

Модули предназначены для передачи сигнала управления режимом прием-передача радиостанции через канал связи, образованный мультиплексорами ГМ-2-MPR.

Преимущества
  • широкий выбор;
  • высокая надёжность;
  • оптимальное соотношение цена/качество.

Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru

Дополнительная информация о ценах и условиях продажи: sales@zelax.ru.
